Pomiar filtra kwarcowego w odbiorniku




Strona: 1/2

Opisana metoda mierzy właściwie cały tor odbiornika od anteny aż do wyjścia wzmacniacza mcz. Do wykonania pomiaru wystarczą następując przyrządy :



a.. komputer z kartą dźwiękową z wejściem Line IN

b.. generator wcz (najprostszy jaki można zrobić)

c.. program WaveSpectra - do pobrania w naszym dziale download - POBIERZ

d.. układ dopasowujący sygnał mcz do wejścia Line IN

e.. układ dopasowujący sygnał wcz do wejścia odbiornika


Metoda opisana jest w sposób uproszczony, możliwy do odwzorowania w domowym "laboratorium". Podczas pomiaru należy wyłączyć ARW odbiornika. Testowy generator może być LC i nie jest istotna stałość częstotoliwości !!!
Tak naprawdę ta metoda mierzy nam CAŁY tor odbiorczy i uwzględnia dopasowanie filtru kwarcowego do obwodów wewnątrz naszego RXa.

Może się zdarzyć że nawet dobrze zrobiony filtr włożony do RXa nie bedzie dobrze dopasowany - tą metodą można to prosto sprawdzić i skorygować zmieniając elementy w filtrze kwarcowym albo w jego dopasowaniu.

Żeby nie uszkodzić komputera, można po prostu zbliżyć mikrofon z karty dźwiękowej do głośnika - jakość pomiaru będzie nadal zadowalająca.

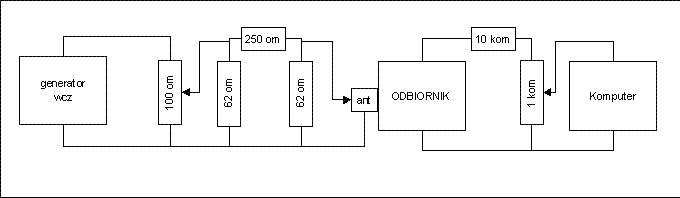

Schemat pomiarowy:

Pomiar filtra kwarcowego:
  1. Na częstotliwość pracy odbiornika przygotowujemy dowolny generator LC, stabilność nie jest istotna
  2. Budujemy dwa tłumiki 20 dB i 10 dB
  3. Do wejścia odbiornika podłączamy generator w następujący sposób
    Generator > kond. 100pF >pot. 470 om > tłumik > tłumik . ODBIORNIK
  4. W odbiorniku musi być słychać ton CW z naszego generatora
  5. Ilość tłumików i pojemność kondensatora dobieramy tak aby uzyskać jak największą regulację sygnału w odbiorniku podczas regulacji potencjometrem
  6. Do głośnika podłączamy dzielnik 10kom / 100 om / masa i s podłączenia pomiędzy rezystorami podajemy sygnał przez kondensator 10 uF na wejście LIN IN karty dźwiękowej UWAGA - można po prostu zbliżyć mikrofon od komputera do głośnika i powinno wystarczyć takie "podłaczenie" sygnału audio -)) ta metoda jest najbezpieczniejsza !!!!
  7. Uruchamiamy program WaveSpectra
  8. Włączamy program i ustawiamy funkcje zapamiętywania maximum sygnału
  9. Dobieramu siłę sygnału wcz i wzmocnienie mcz żeby program WaveSpecta pokazywał maksymalnie 0dbM sygnału mcz ( lub mniej) i na górnym rysunku był sinus dla tonu CW=1kHz
  10. Przestrajamy odbiornik od "basów" do "tonów wysokich"
  11. Na spektrogramie ukazuje nam się wykres "MAXIMÓW" obrazujący szerokość naszego filtra kwarcowego - ZAPISUJEMY obraza na dysku (ALT + PRINT_SCR > wklej do jakiegoś programu > zapisz)
  12. Teraz możemy wymieniać kondensatory w filtrze kwarcowym i każdorazowo ogądać jak wygląda nasz filtr
  13. Każdorazowo zapisywać efekty pracy ( ekran i wartości kondensatorów)
  14. W zależności od potrzeby można przełączyć sobie skalę X na liniową




Następna strona (2/2) Następna strona
