Antena Delta pozioma na pasmo 80m




Strona: 2/3






KĄT PROMIENIOWANIA.
Delta pozioma promieniuje w tzw. „sufit”. Jeżeli przyjmiemy dla uproszczenia rozważań, że anteny pętlowe promieniują prostopadle do swoich płaszczyzn, to położenie na „poziomo” naszej anteny spowoduje, że antena promieniować będzie pionowo do góry w „sufit” oraz w „ziemię”. Brak będzie listków o niskim kącie promieniowania. Wiązka pionowa będzie odbijać się od jonosfery i powracać na ziemię zgodnie z zasadą, że kąt padania równa się kątowi odbicia. To powoduję, iż antena ta w paśmie 80m nadaje się doskonale do łączności krajowych, europejskich, ale nie do DX-owania. Delta pozioma tez nie sprawdzi się do łączności na fali przyziemnej. Wykorzystując deltę poziomą z pasma 80m do pracy na wyższych pasmach będziemy mogli robić łączności DX-owe, gdyż pojawią się w tym przypadku na częstotliwościach harmonicznych listki promieniujące pod niższym kątem.

DOPASOWANIE KABLA ZASILAJĄCEGO.

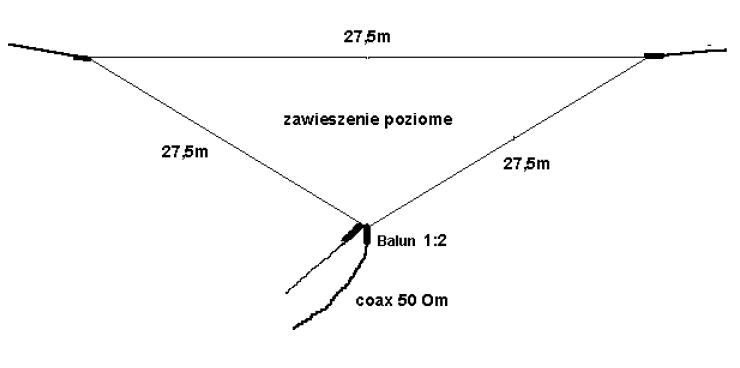

Jak już wcześniej wspominałem wieszając poziomo deltę i zasilając ją w rogu trójkąta musimy zastosować transformator-symetyzator (balun) o przekładni 1:2 by dopasować oporność 50 Ώ kabla zasilającego do wartości 100-120 Ώ oporności anteny. Przy niskich zawieszeniach anteny może się okazać, że łącząc bezpośrednio kabel zasilający z anteną uzyskujemy SWR na poziomie 1:1,2-1,5. Powodem „pozornego” dopasowania będzie obniżanie impedancji anteny spowodowane niskim zawieszeniem. Są jednak jeszcze inne możliwości realizacji dopasowania anteny bez baluna. Wykorzystujemy tu fakt, że długość jednego boku anteny wynosi około 27,5m. Dokonujemy przesunięcia miejsca zasilania anteny (zasilanej bez transformatora – bezpośrednio kablem 50 Ώ) o odległość około 7 m od rogu anteny. Otrzymamy wtedy taką sytuację, że kabel zasilający będzie „wpięty” w jedno ramię trójkąta, a odległości od kabla zasilającego do rogów trójkąta będą wynosić odpowiednio 20,5m i 7m. Praktyka pokazała, ze tak przesuwając punkt zasilania możemy otrzymać dopasowanie z SWR 1:1. Biorąc pod uwagę wpływ zawieszenia anteny na jej oporność, odległości te mogą ulegać zmianie i trzeba je dobrać doświadczalnie. Ciekawym rozwiązaniem jest zastosowanie w rogach przy podwieszaniu anteny rolek (jak do lin w żaglówkach) i „przeciąganie” anteny po obwodzie co w efekcie da przesuwanie punktu zasilania. Takim sposobem możemy w terenie dopasowywać antenę i minimalizować współczynnik SWR.



Innym sposobem dopasowania nadajnika z wyjściem 50 Ώ do anteny delta na 80m bez użycia baluna jest wykorzystanie właściwości transformacyjnych kabli zasilających. Antenę należy zasilić dwoma rodzajami kabli połączonymi szeregowo. Pierwszy odcinek od anteny o długości 13,6m należy wykonać z kabla 75 Ώ (telewizyjnego), a kolejny odcinek z kabla 50 Ώ o dowolnej długości. Niestety dopasowanie to będzie prawidłowe tylko dla jednego pasma 80m.






Poprzednia strona Poprzednia strona (1/3) - Następna strona (3/3) Następna strona
