Bardzo prosty a jednocześnie o dużych możliwościach odbiornik na pasmo 80m
(inne pasma do 30MHz można uzyskać po wymianie generatora i filtrów pasmowych).
Koszt elementów poniżej 10zł. Czas zmontowania około 1 -1,5 godziny. Układ działa od
pierwszego włączenia -brak strojenia. Układ jest idealny zarówno dla początkujących
jak i bardziej zaawansowanych konstruktorów -może odbierać wszystkie emisje
-zależy to od zastosowanego oprogramowania dekodującego. Komputer minimum
1GHz, karta dźwiękowa zalecana Sound Blaster Audigy 24bity (koszt na Allegro nowej
to 60 -70zł) ale do pierwszych prób wystarczy karta zintegrowana z płytą główną (na
niej też spokojnie można robić nasłuchy). Niezwykłe możliwości odbioru, podgląd

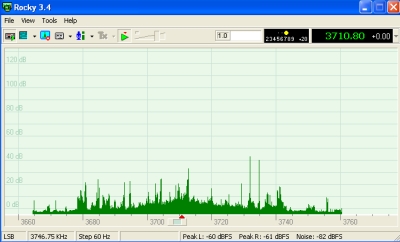

naraz całego wycinka pasma o szerokości 100kHz (analizator widma, ustawianie
filtrów o pasmach od kilkudziesięciu Hz, zawężanie od góry i od dołu pasma, sprawne
ARW). Możliwość adaptacji do urządzeń mikrofalowych.
Wielu z nas zaczynało swoje konstrukcje od najprostszych odbiorników zwykle z
bezpośrednią przemianą częstotliwości (moim pierwszym odbiornikiem była homodyna
według SP2HLS). Zaletą tego rozwiązania była bardzo prosta konstrukcja całego
odbiornika, wadą brak tłumienia sygnału lustrzanego. Rozwiązaniem problemu tłumienia
kanału lustrzanego było zastosowanie fazowej metody odbioru sygnału SSB. Było to jednak
rozwiązanie skomplikowane gdyż wymagało dokładnych przesuwników fazy o 90 stopni.
Były one szczególnie trudne do wykonania w przypadku układów m.cz..
Rozwiązanie tego
problemu nastąpiło niedawno dzięki użyciu układów DSP stosowanych w kartach
dźwiękowych komputera. W układach SDR funkcję przesuwników fazy dla m.cz. pełni
właśnie odpowiedni algorytm matematyczny zaimplementowany na karcie dźwiękowej

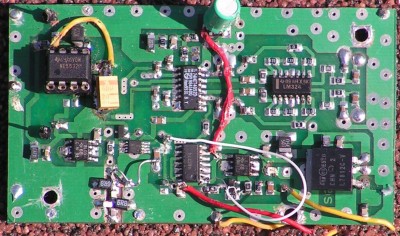

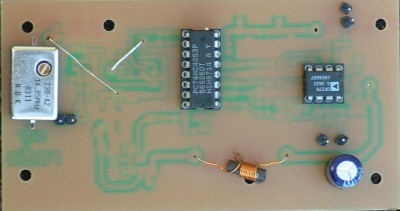

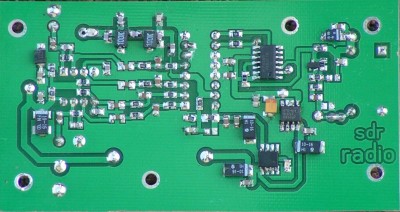

komputera. Jako mieszacz w.cz. wykorzystuje się najczęściej detektor Taloy'a (mieszacz
próbkująco -pamiętający w naszym układzie będzie to scalak 74HC4053). Sterowany jest
on przesuniętym w fazie sygnałem w.cz.. Sygnały w.cz. przesunięte w fazie generuje układ
scalony 74AC74, na wejściach sterujących pracą układu 74HC4053 znajdują się sygnały o
częstotliwości środkowej odbiornika ale przesunięte względem siebie o 90 stopni. Wymaga to sygnału heterodyny o częstotliwości 4 krotnie wyższej niż częstotliwość pracy
odbiornika, ponieważ zastosowaliśmy generator o częstotliwości 14,85 MHz to na wyjściu
sterującymi pracą odbiornika będziemy mieli częstotliwość 14,85MHz / 4 czyli 3,7125MHz.
Zakres pracy odbiornika będzie równy częstotliwości 3,7125 +- (0,5 częstotliwości
próbkowania karty dźwiękowej), co w przypadku mojej karty o próbkowaniu 96 kHz da
nam pasmo 3,7125 +-48kHz..
Możemy również jako generator zastosować układ
przestrajany LC lub DDS i wtedy uzyskamy pokrycie całego pasma (układ ma własny
wzmacniacz w.cz. tak że nie potrzeba jest zbyt dużego sygnału w.cz. heterodyny).
Pewne
kontrowersje może budzić zastosowanie podwyższonego napięcia zasilania układów
74HC4053 nie wpływa ono jednak negatywnie na pracę układu (wystarczy sprawdzić karty
katalogowe elementu) a wraz z polaryzacją wejście układu 74HC4053 minimalizuje
rezystancję szeregową kluczy. Wbrew wielu opisom istotne jest by podłączyć wejście Vee
układu 74HC4053 do masy, szczególnie krytyczne jest to dla układu 74HC4052.
Na wejściu
układu znajduje się klasyczny filtr pasmowo przepustowy. Funkcję przedwzmacniacza
m.cz. pełni popularny i tani niskoszumny wzmacniacz m.cz. NE5532 (można użyć innych
układów np. LM833, OP270 ale nie LM358).

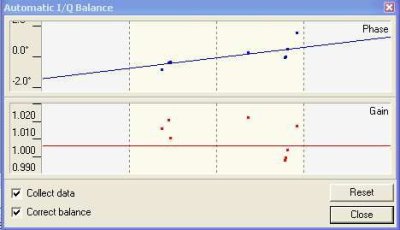

Jako oprogramowanie dekodujące polecam
program Rocky. Zaletą jego jest niezwykła prostota i dobre parametry. W przypadku
odwrotnego podłączenia kanałów m.cz., uzyskamy odbiór złego produktu przemiany (nie

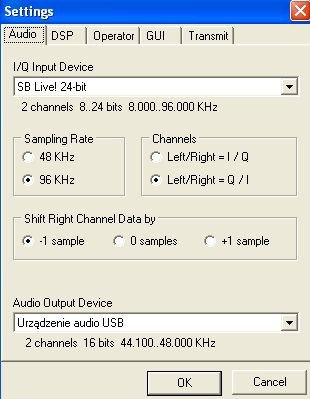

musimy jednak przelutowywać kabli a możemy zamienić w opcjach prawy kanał z lewym -
Left/Right = I/Q).
