Marek SQ7HJB wykonał filtr SCAF-1 i zachęca do odwzorowania tego prostego i bardzo użytecznego filtra audio. Układ znany i wielokrotnie opisywany w sieci.


Swoją wersję pcb zaprojektował w oparciu o schemat (z drobnymi zmianami) umieszczony w Świat Radio 5/2007.

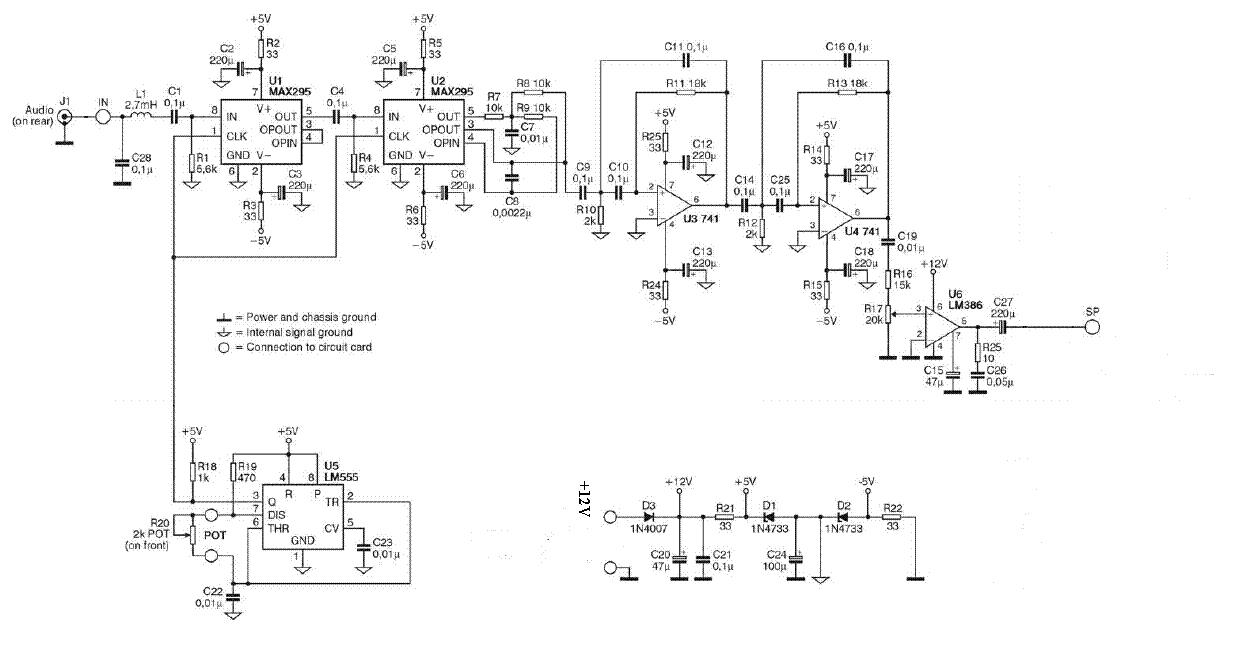

Schemat urządzenia



Poniżej prezentujemy zrzut ekranu z widokiem płytki w programie ExpressPCB.




Tak wygląda zmontowany układ:



Wzór plytki oraz rozmieszczenie elementów w osobnych pdf-ach przygotowanych do termotransferu:
- widok ścieżek -> Pobierz
- rozmieszczenie elementów -> Pobierz

Zalecana kolejność montażu:
- 4 zwory (1 pod US4)
- podstawki pod układy scalone
- elementy zasilania D1, D2, D3, C20, C21, C24, R21, R22
- podłączyć zasilanie min. 12V i sprawdzić napięcia czy są zgodne ze schematem
- wlutować pozostałe elementy

Należy zwrócić szczególną uwagę przy montażu na biegunowość kondenstorów elektrolitycznych ze względu na występowanie sztucznej masy!!!

Układ zmontowany ze sprawnych elementów i prawidłowo wlutowanych uruchamia się bezproblemowo. Potencjometr R20 służy do płynnej regulacji szerokości przepuszczanego pasma. Przy najmniejszej wartości szerokość pasma jest największa, przy wartości największej szerokość pasma jest najmniejsza.

Linki do filmów:
http://www.youtube.com/watch?v=CIy-EoRF2DY
http://www.youtube.com/watch?v=CIy-EoRF2DY

oraz do opisu http://technika.sp7pki.qrz.pl/FILTR_SCAF_1/004.pdf

Moim zdaniem jest to doskonałe uzupełnienie toru odbiorczego trx-a.

Marek, SQ7HJB



W sieci (przede wszystkim na youtube.com) można posłuchać jak pracuje SCAF.

Np. SQ9GEH prezentuje swoje testy: http://www.youtube.com/watch?v=9eChhllgSDc
