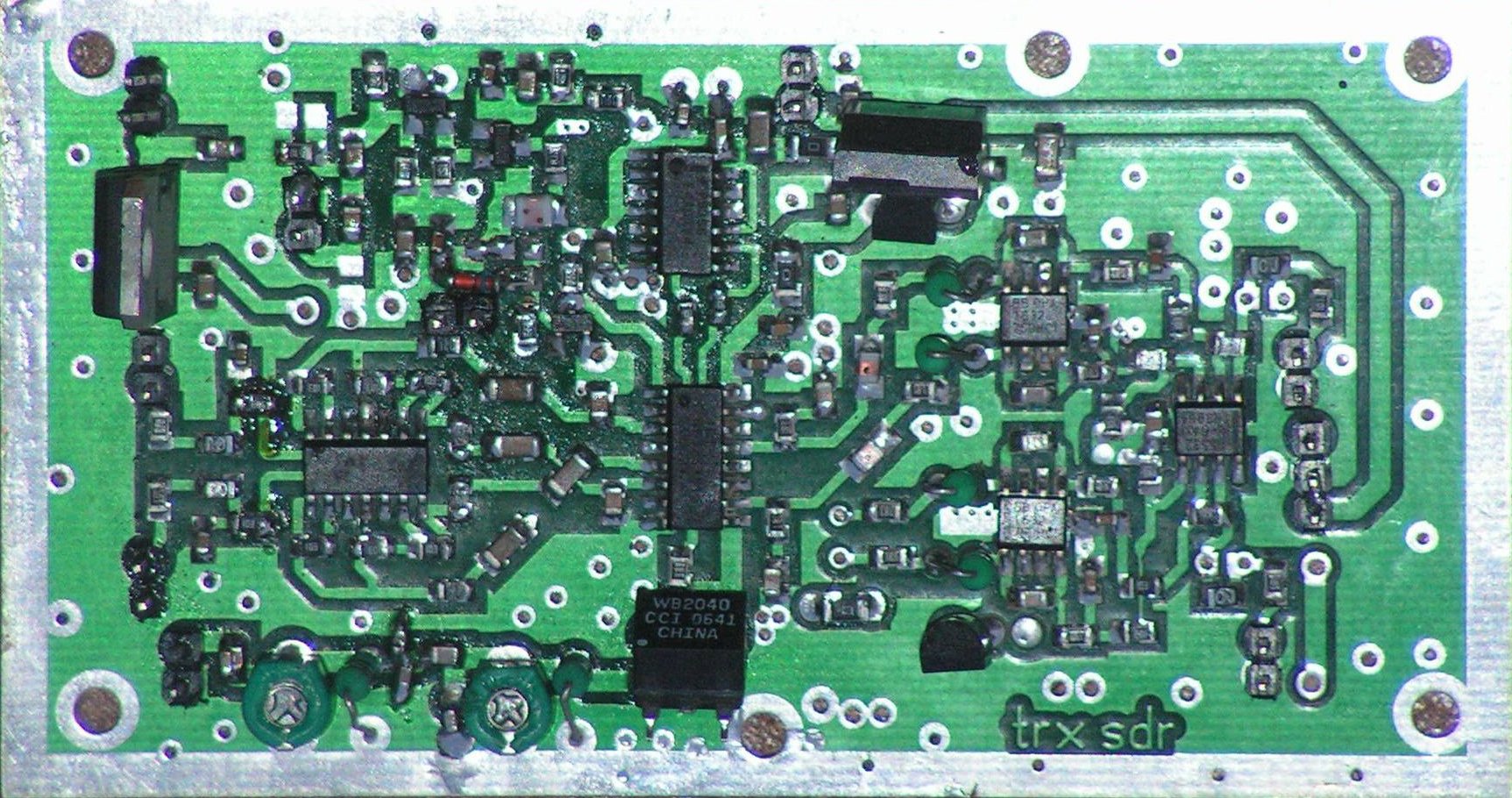

TRX w technologii SDR na pasma KF (v 1.0)





Układ pracuje poprawnie na wszystkich pasmach KF a odbiornik pracuje poprawnie do pasma 6m. Układ charakteryzuje się dobrą czułością i odpornością na modulację skrośną, zależy ona jednak od zastosowanej karty dźwiękowej.

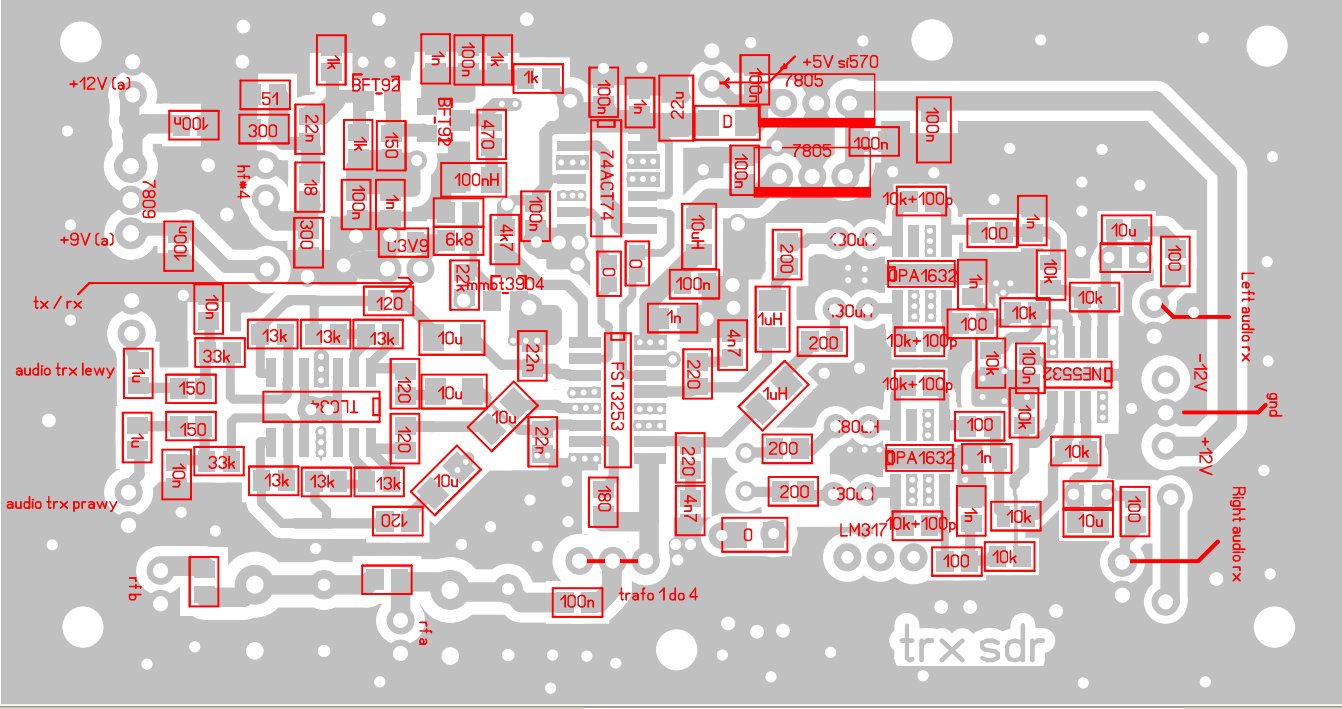

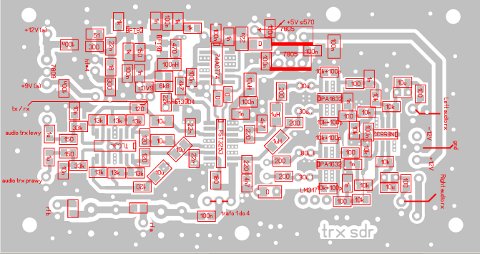

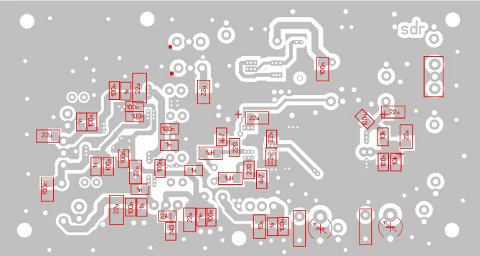

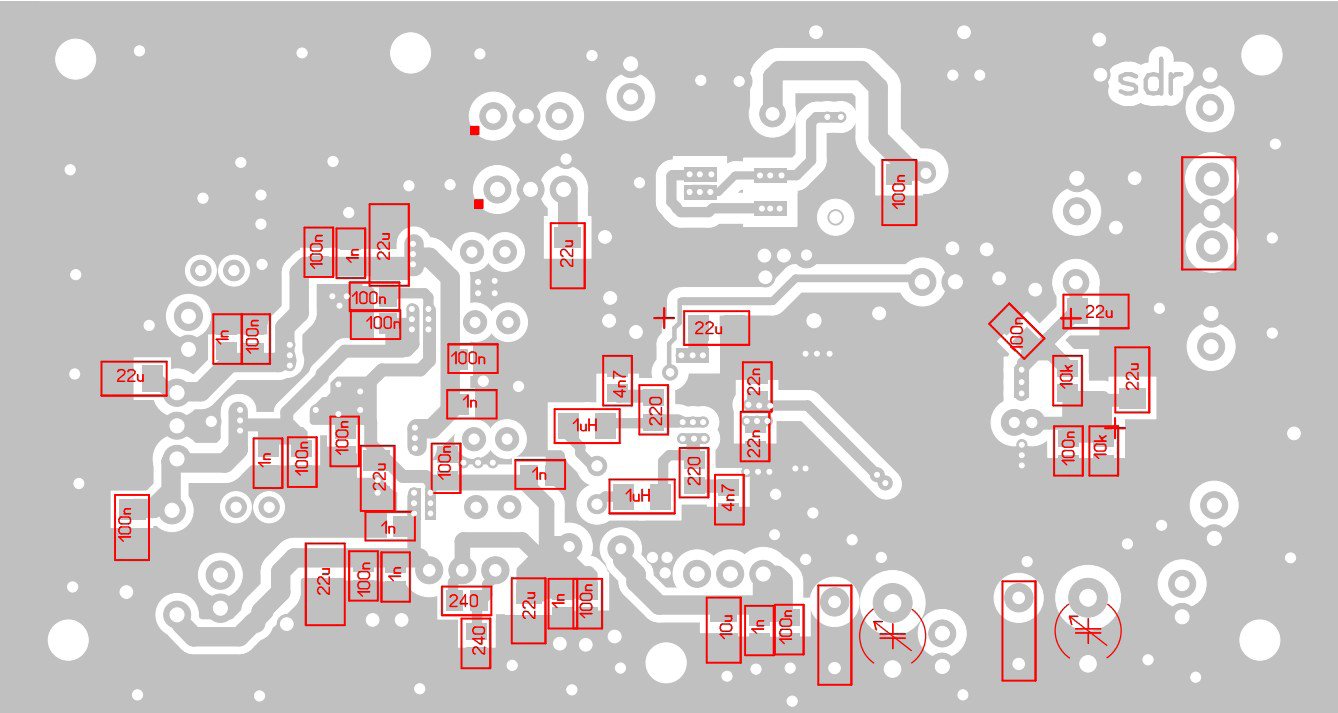

Schemat montażowy:

Uwaga przed montażem należy dokładnie przeczytać cały opis.

Na opornikach 10k w pętli ujemnego sprzężenia zwrotnego nalutowane są kondensatory 100pF.





Opis złącz:
+12V (a)
+9V (a)

W danej chwili wykorzystujemy tylko jedno złącze.
Audio TRX lewy -wyjście z karty dźwiękowej kanał lewy
Audio TRX prawy -wyjście z karty dźwiękowej kanał prawy
tx/rx -przełączanie nadawanie odbiór, 0 odbiór, +5V nadawanie (uwaga napięcia powyżej +5V uszkadzają układ fst3253), przystosowane do syntezy na SI570 w wersji CMOS, sterowanie pełne po usb
Left audio rx -wejście liniowe karty dźwiękowej kanał lewy
Righr audio rx -wejście liniowe karty dźwiękowej kanał prawy
Nie wymaga tłumaczenia:
+12V
-12V
+5V przy 74ACT74 wyjście do zasilania syntezera na SI570, lepiej nie brać z portu USB ze względu na zakłócenia
GND -masa
rfa -wejście te wykorzystujemy w przypadku stosowania zewnętrznego filtru pasmowego
rfb -wejście te wykorzystujemy w przypadku zbudowania filtru pasmowego na płytce, układ pracuje wtedy wyłącznie jako jednopasmowy
W danej chwili można zmontować tylko jedną opcję albo rfa albo rfb
hfo*4 -wejście sygnału z syntezy na SI570


Oscylogramy w charakterystycznych punktach.

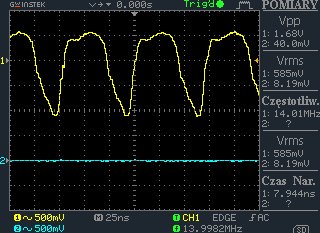

a)
wyjście układu SI570

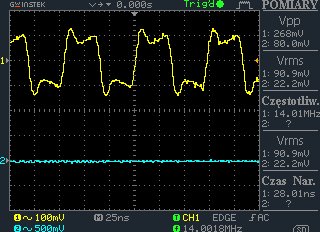

b)
kolektor BFT92 sterujący 74ACT74

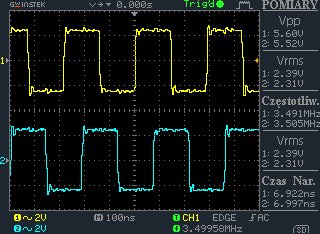

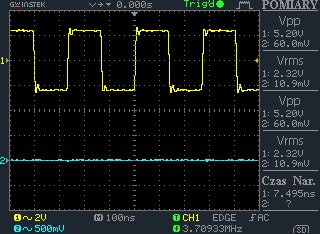

c)
Przebiegi na pinach sterujących pracą układu FST3253 2 i 14, widać wyraźnie przesunięcie fazy

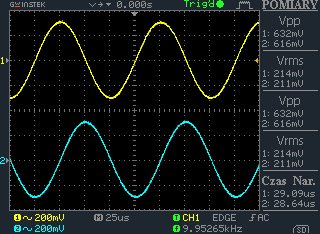

d)
przebiegi na wyjściach układu NE5532, po podaniu silnego sygnału wejściowego

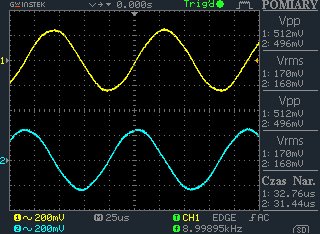

e)
przebiegi na wyjściach układu TL084 (2 z 4 by pokazać przesunięcie fazy)

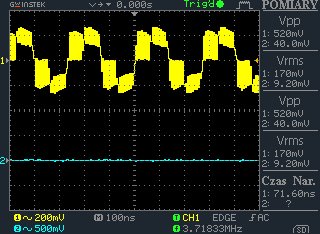

f)
przebieg na wyjściu układu FST3253 podczas nadawania, przed filtrem pasmowoprzepustowym


g)
jeden z przebiegów na pinie sterującym pracą multipleksera (2 lub 14), przebiegi są identyczne tylko przesunięte w fazie o 90 stopni

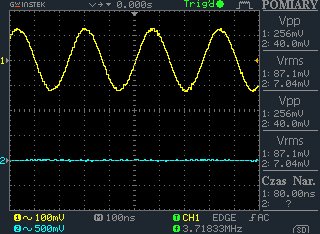

h)
po filtrze pasmowoprzepustowym

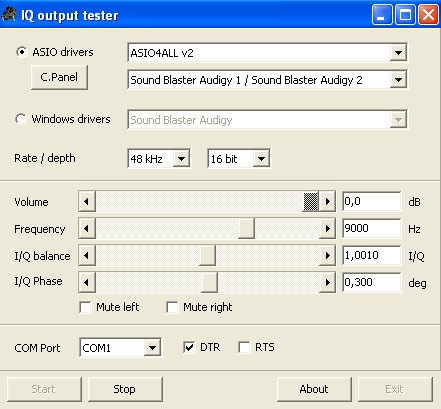

Przebiegi podczas nadawania wygenerowaną za pomocą programu autorstwa M0KGK, M0KGK IQ Tools



W stan nadawania wprowadza podanie stanu wysokiego na złącze tx/rx. Uwaga w przypadku sterowania przez RS232 a nie przez syntezer SI570 trzeba zastosować zewnętrzny opornik ograniczający od 2,2 do 4,7k. Opornik ten oryginalnie znajduje się na pcb układu SI570. Układ generuje sumę lub różnicę częstotliwości audio i przebiegu sterującego pracą multipleksera (piny 2,14). Z jakim produktem mamy do czynienia zależy od podłączenia kabli audio jeśli na przykład w jednej z pozycji mamy sumę to jak zamienimy kanały lewy z prawym po m.cz. otrzymamy różnicę częstotliwości.


UWAGA: Schemat dostępny tylko w wersji PDF opisu.


Powyższy opis dostępny jest w wersji PDF -> Pobierz








Rafał Orodziński SQ4AVS

[email protected]

http://sites.google.com/site/sq4avs/
