Małe radio nasłuchowca SP9MRN - modyfikacje SQ9ATK




Trzy lata od opublikowania artykułu SP9MRN Małe radio nasłuchowca, Paweł SQ9ATK przedstawia poniżej swoją koncepcję i udoskonalenia tej konstrukcji.

Jak widać mimo upływu czasu układ nadal jest z chęcią "brany na warsztat".


Witam!
Ja również zająłem się wykonaniem tego odbiornika. Ponieważ na schemacie znalazłem kilka niezgodności w stosunku do płytki postanowiłem nanieść moje zmiany na schemacie.



Przeprojektowałem również nieco płytkę drukowaną.

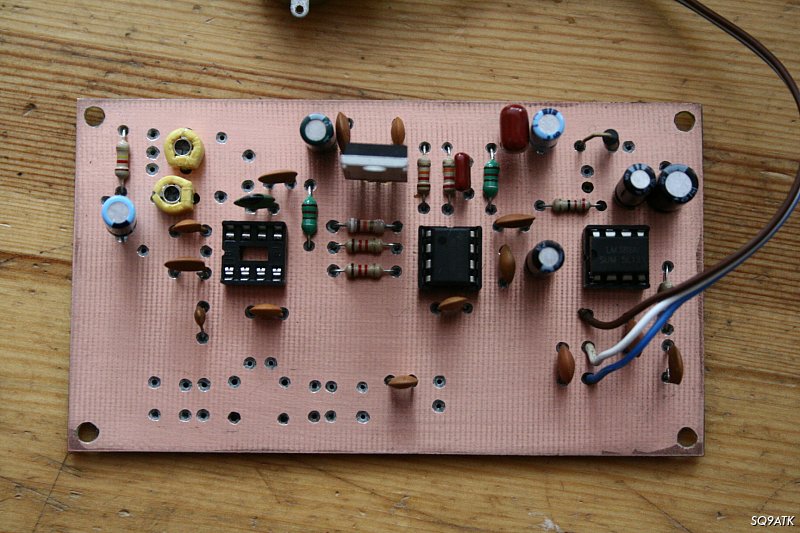

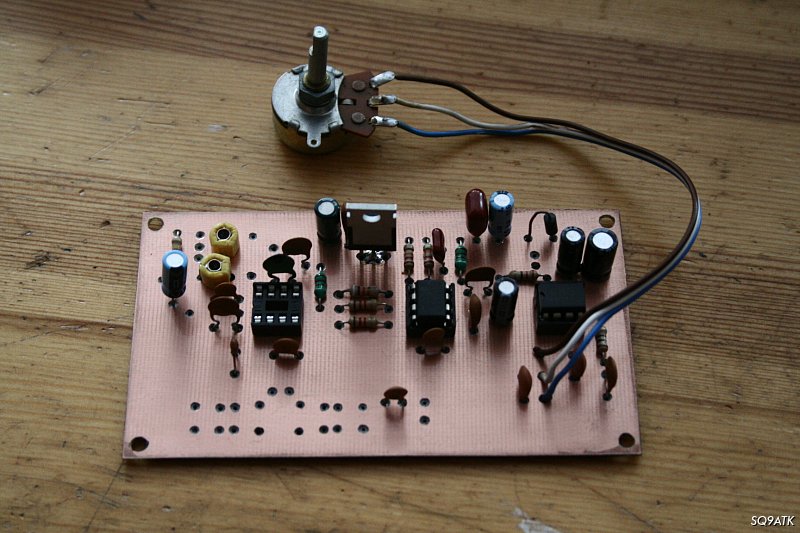

Poniżej zamieszczam ujednolicony opis odbiornika, rysunek płytki do metody żelazkowej oraz schemat rozmieszczenia elementów. Na fotografiach odbiornik w moim wykonaniu.





Niestety jeszcze nie dokończyłem obwodów wejściowych i kilku części w torze w.cz. Tor m.cz. jest już uruchomiony - zadziałał przy pierwszym podłączeniu.

Wartości elementów filtra wejściowego zaczerpnięte są z transcivera QRP, wykonanego przeze mnie kilka miesięcy temu.

Opis w wersji PDF ->

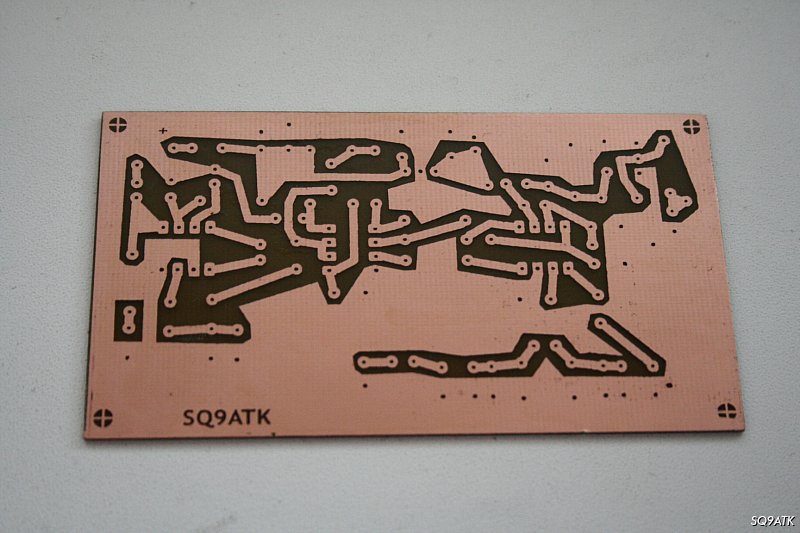

Rysunek płytek do wykonania metodą żelazkową ->

Paweł, SQ9ATK



Dyskusja na temat ww modyfikacji:
http://www.sp-qrp.pl/modules.php?name=Forums&file=viewtopic&t=56
