Anteny Long Wire




Strona: 1/7

Antena „Long Wire” (LW) jest rzeczywiście najprostszą anteną wielopasmową o niekrytycznych wymiarach. Aby używać jej z powodzeniem trzeba jednak zadbać o uziemienie i dopasowanie.

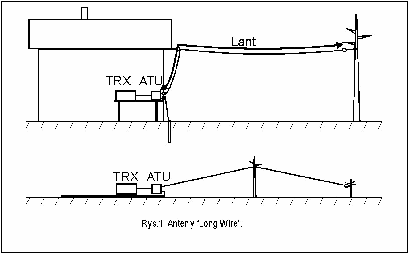

Budowa anteny LW. „Long Wire” (LW) to antena utworzona przez pojedynczy przewód zawieszony w wolnej przestrzeni, dołączony jednym końcem wprost do uziemionego nadajnika lub skrzynki antenowej (ATU). Najczęściej jest on poziomy ale równie dobrze może być ukośny, załamany – zależnie od warunków terenowych. Drugim „ramieniem” anteny jest przeciwwaga lub uziemienie, w którym płynie prąd porównywalny z prądem w antenie. Właściwości uziemienia i przeciwwag w sposób istotny wpływają na efektywność anteny.

Antena LW może mieć dowolną długość ale trzeba mieć świadomość, jak to wpływa na jej własności. Długość anteny decyduje o jej charakterystyce promieniowania, rezystancji w punkcie zasilania i sprawności. Długość anteny LW jest mierzona od punktu zasilania do przeciwległego końca. Dokładnie: od zacisku skrzynki antenowej! Anteny typu LW są znane od początku rozwoju radiokomunikacji w różnych odmianach i były różnie nazywane: „Odwrócone L”, antena Fuchsa czy „Random Wire”. Różnią się układem przestrzennym ewentualnie sposobem sprzężenia z nadajnikiem. W każdym jednak przypadku składają się z pojedynczego przewodu zasilanego na końcu wprost z uziemionego nadajnika. Wciąż są popularne, bo najtańsze i najprostsze, a wręcz idealne do pracy terenowej. Dla amatorów prostych urządzeń QRP, wybór anteny LW oznacza konsekwentną realizację koncepcji nawiązania łączności jak najprostszymi środkami; od klucza sztorcowego, aż po prostą, drutową antenę.




Następna strona (2/7) Następna strona
