Odbiornik 80m.




Łukasz SQ3JPU podzielił się z nami swoimi doświadczeniami przy budowie
prostego odbiornika z bezpośrednią przemianą częstotliwości na pasmo
80m.


Odbiornik SSB/CW 80M.

Schemat znalazłem na www.elektroda.pl, prosty w budowie, niewielka ilość elementów. Zacząłem więc prace na budową.

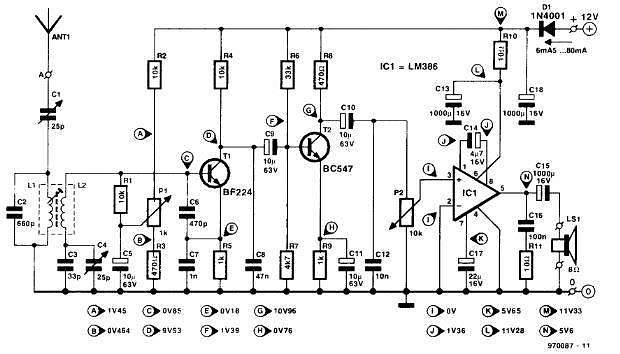

Schemat ideowy przedstawia właśnie to urządzonko.

Zbudowałem mój egzemplarz według schematu i … głucha cisza, słychać tylko było wzmacniacz m.cz., że charakterystycznie szumi. Jestem początkującym radioamatorem i dopiero się uczę takowych konstrukcji. Mój problem z uruchomieniem odbiornika przedstawiłem koledze Krzysztofowi , który pomógł mi ostatecznie uruchomić odbiornik i podpowiedział jak go zmodyfikować.

Uruchomienie nie powinno sprawić problemów trzeba tylko prawidłowo zmontować układ. Mój nie chciał działać od razu, aż wstyd się przyznać źle wlutowałem cewkę.

Po zmontowaniu należy sprawdzić napięcia w podanych punktach pomiarowych i jeżeli się wszystko zgadza to powinno działać. Najwięcej kłopotu będzie w obwodzie L1, C2 i L2, C4, C3 tak aby wchodził w rezonans na odpowiedniej częstotliwości. Dlatego do uruchomienia będzie potrzebny generator o częstotliwości ok. 3,6MHz.

W mojej wersji zmieniłem:

T1 – na BF199, a później na BC547 (wymiana na BC547 nie pogorszyła parametrów)
C4 – 240pF
C3 – powietrzny z głowicy UKF odbiornika Unitra Diora Amator Stereo (strojenie zgrubne)
C14 - 1µF/50V (zmniejszenie czułości toru m.cz., przez co mniej „śmieci” jest słychać oraz poprawiło to skuteczność wstrojenia się odbieraną stacje)
Dzięki tym modyfikacją uzyskałem odbiór od ok. 3,6-3,8MHz. Brak odpowiednich przyrządów uniemożliwił mi dokładny pomiar.

Cewka L1 i L2 była dobierana eksperymentalnie z powodu braku odpowiednik przyrządów, tak więc L1 zawiera ok. 18 zw., a L2 ok. 54 zw.. Przekrój drutu to ok. 0,1mm, dokładnie nie jestem pewien, wziąłem pierwszy z brzegu transformator ( z ładowarki NOKIA) i odwinąłem z niego trochę drutu aby zrobić cewkę.

Odbiornik można przystosować na dowolne pasmo amatorskie zmieniając obwód L1, C2 i L2. Można też wykonać kilka obwodów i za pomocą przełączników dołączać uzyskując inne częstotliwości odbioru.

I tak zmontowany odbiornik zaczął cieszyć ucho dość dobrym odbiorem. W połączeniu z anteną (Dipol 2x19,8m) umożliwiał odbiór stacji z całej polski oraz innych krajów, ja odbierałem stacje z Rosji, Niemiec, Czech, Włoch, Węgier.

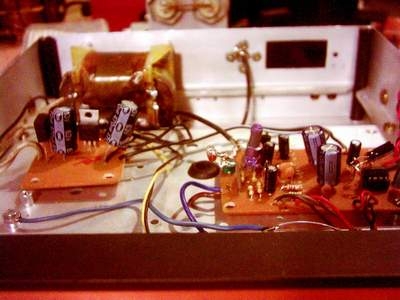

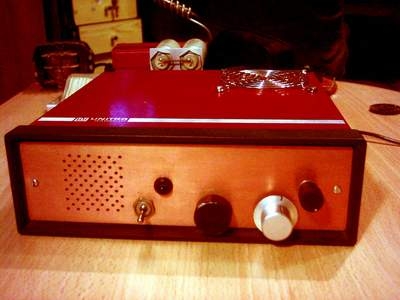

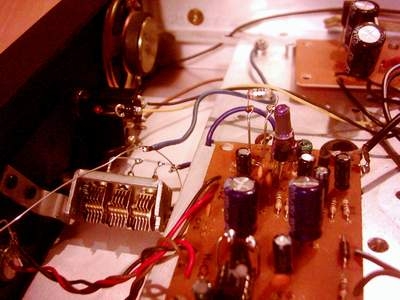

A tak wyglądał mój egzemplarz po dokończeniu prac.





Łukasz, sq3jpu
