Prosty częstościomierz na PIC 16F628.




W każdym warsztaciku krótkofalowca prędzej czy poźniej przyda się
częstościomierz. Ja szukałem jakiegoś prostego i skutecznego
rozwiązania do uruchamiania i kontroli sprzetu na KF. Przeglądając
różne rozwiązania zdecydowałem się na projekt wg. DL4YHF .


Układ zbudowany jest na bazie mikrokonrolera PIC 16F628, a pomiar prezentowany na czterech lub pięciu wyświetaczach LED.

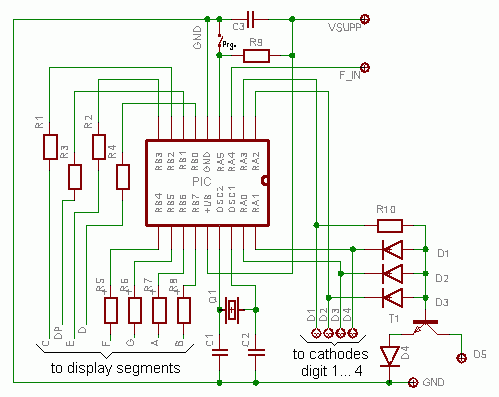

Schemat układu nie jest zbyt skomplikowany.

Parametry:
- zakres: 1Hz ... 50MHz
- automatyczna zmiana zakresów
- możliwość dodania ofsetu (skala cyfrowa)
- czułość z przedwzmacniaczem @40MHz ok. 600mVpp, @15MHz ok. 150mVpp
- pobór prądu ok. 20mA

Mój egzemplarz

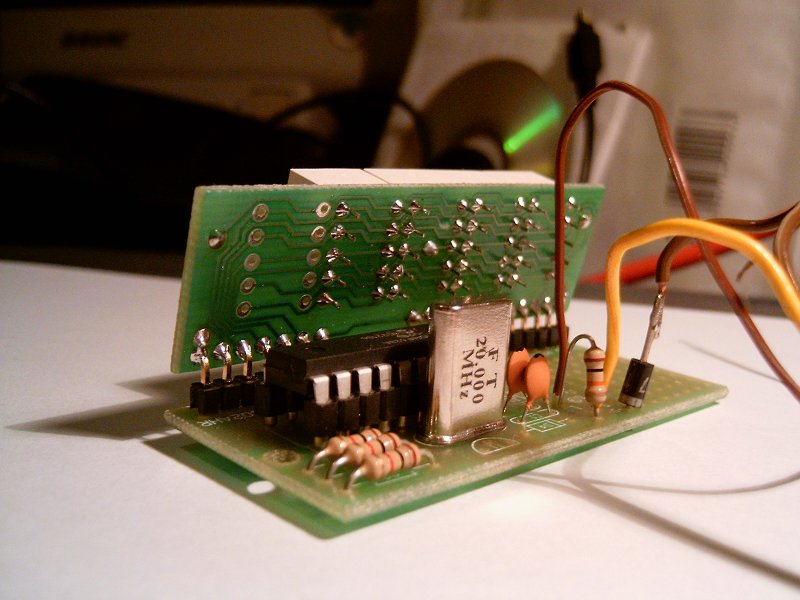

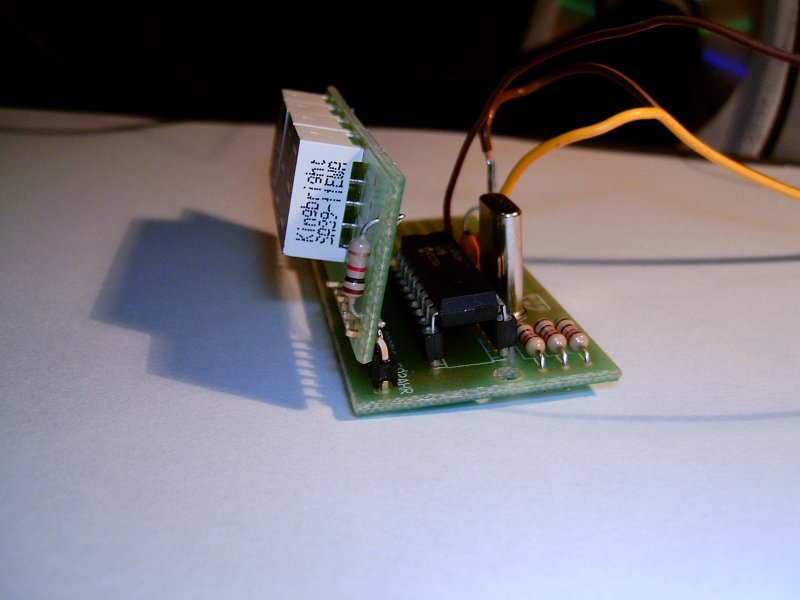

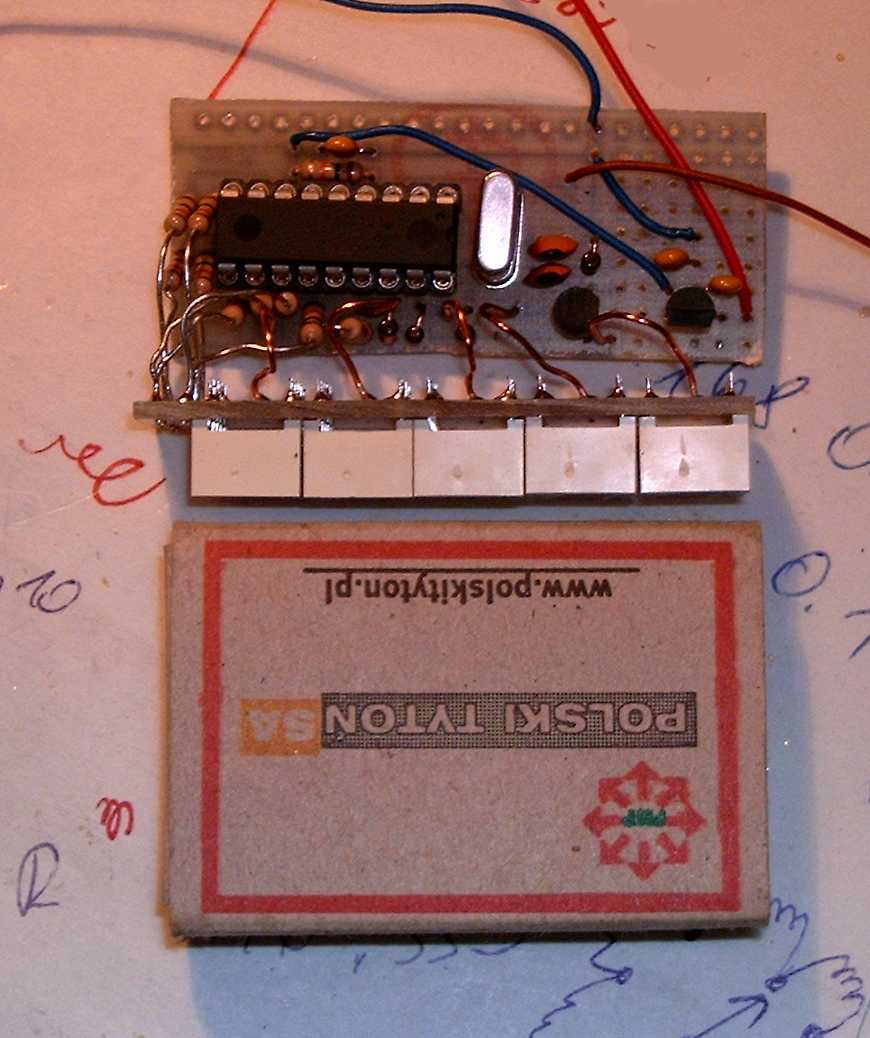

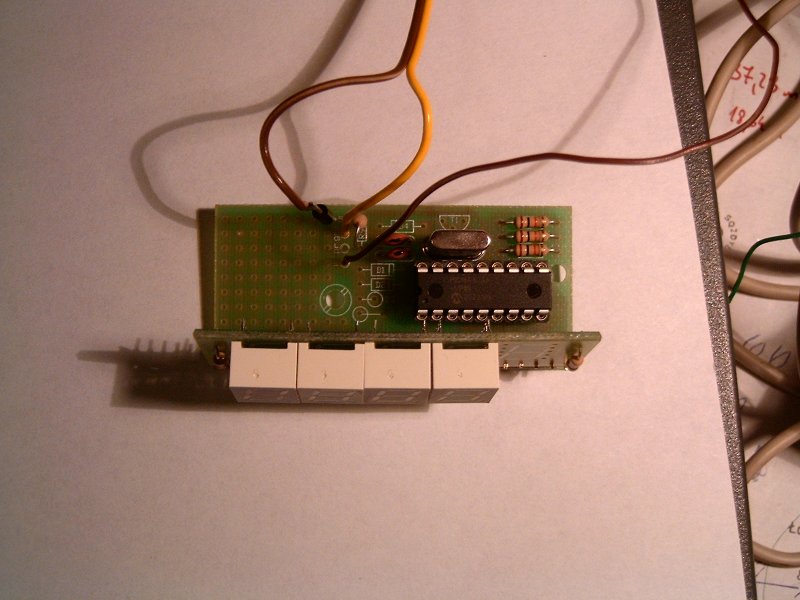

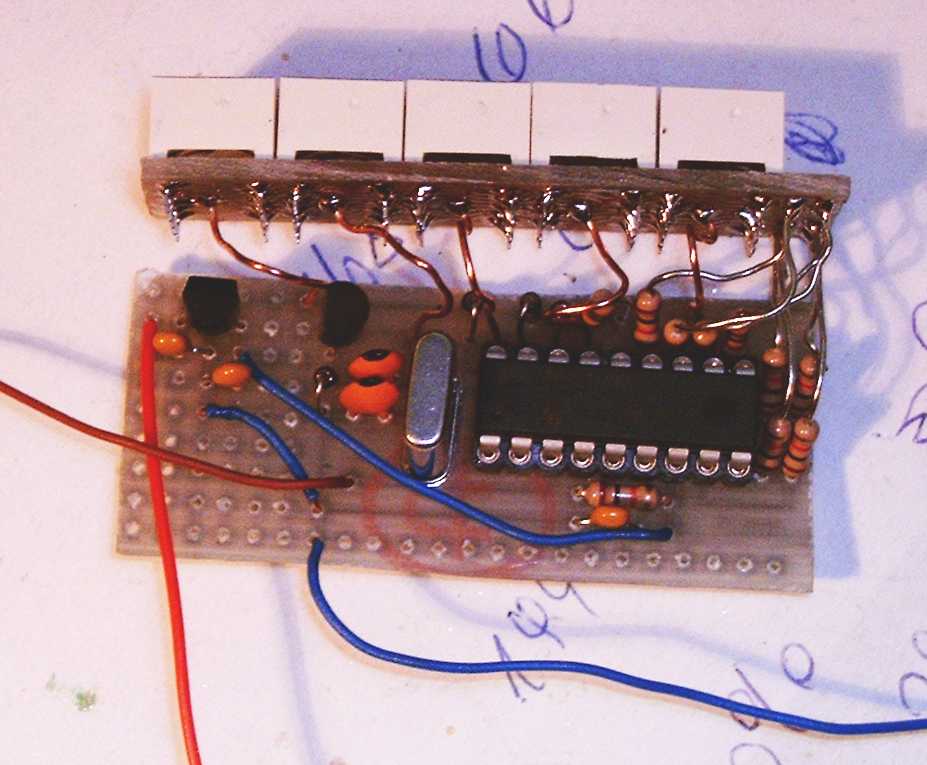

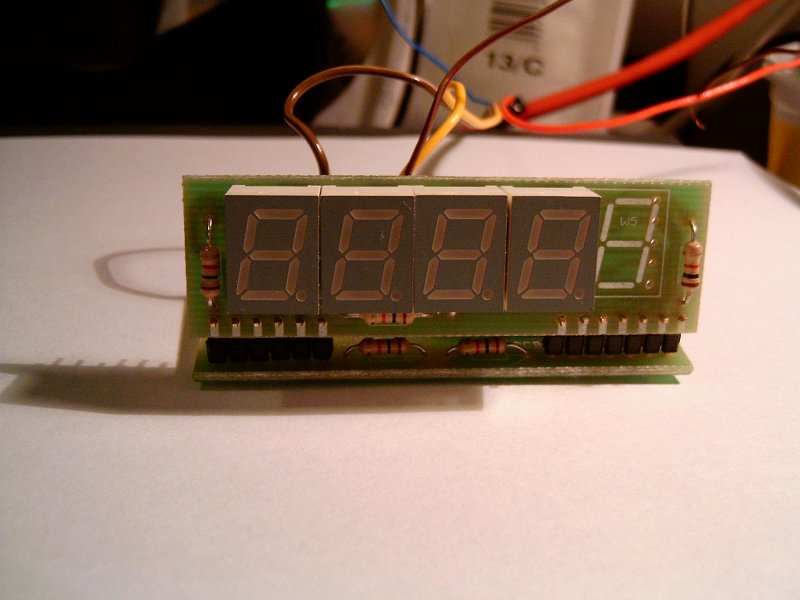

Zdjęcia po lewej stronie przedstawiają wersję prototypową, a po prawej zmontowany układ z wykorzystaniem nowych płytek (wersja z czterema wyświetlaczami ze wspólną anodą).

Klikając na zdjęcie zobaczysz powiększenie w nowym oknie.

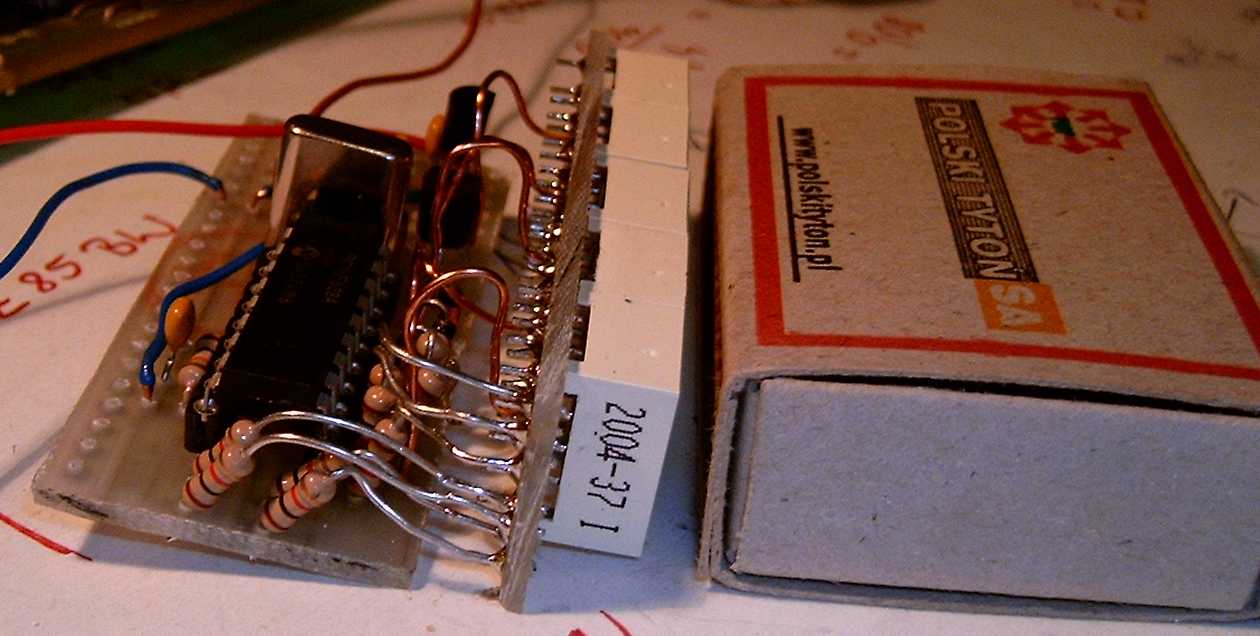

Jak widać układ jest na prawdę malutki.

Wybrałem wariant nr 2, który składa się z dwóch płytek. Przygotowałem je metodą "żelazkową" według rysunków ze strony autora - http://www.qsl.net/dl4yhf/freq_counter/freq_counter.html

Po wlutowaniu wszystkich elementów (przed montażem warto je sprawdzić!) układ nie wymagał żadnej regulacji czy uruchamiania - zadziałał od razu.

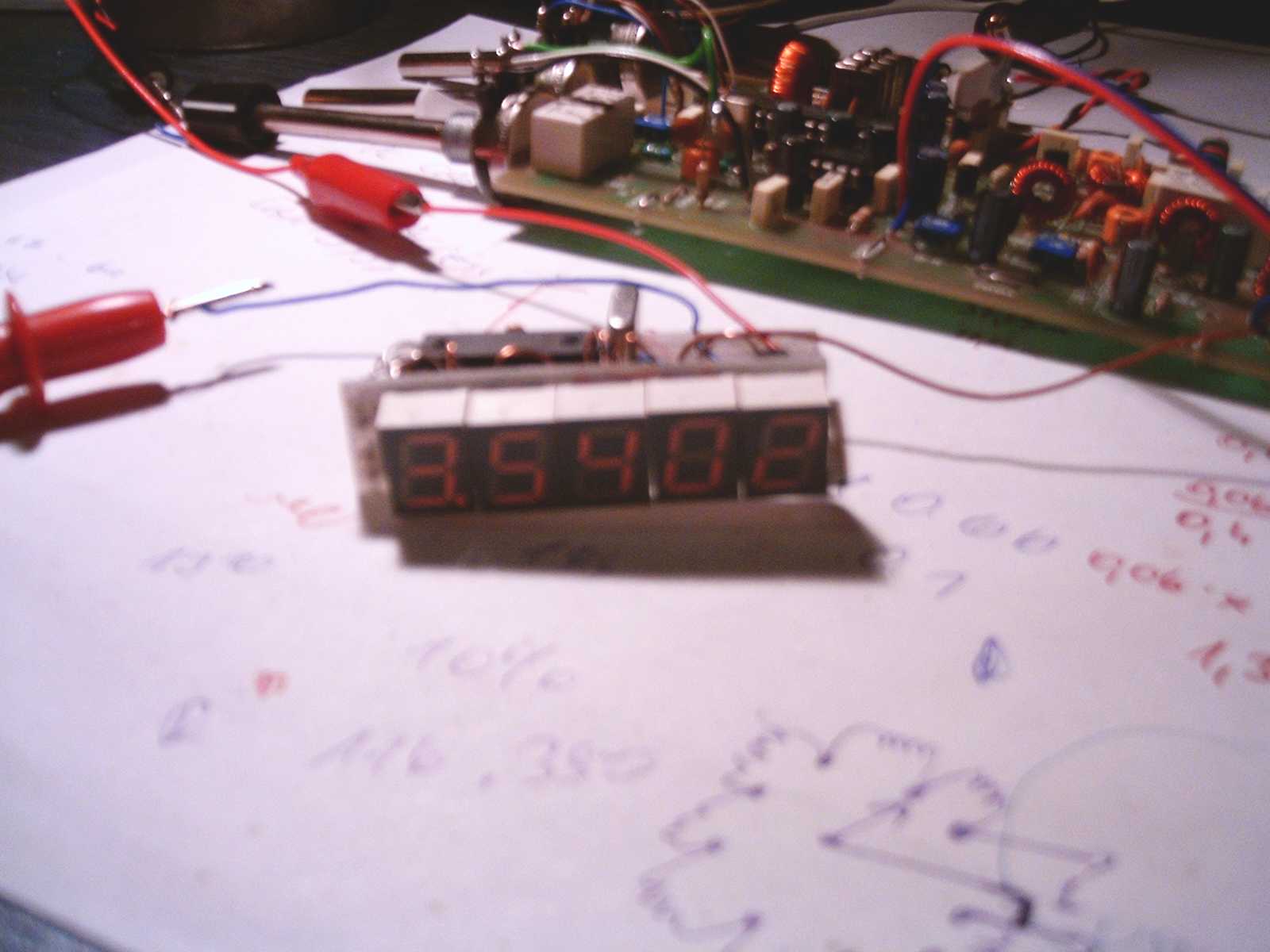

Tak prezentuje się częstościomierz we współpracy z Aquariusem ;-)


Ze względu na małe wymiary miałem troszkę kłopotów z mechanicznym połączeniem płytek bazowej i wyświetlacza. Jak widać na załączonych fotografiach nie jest to zbyt eleganckie, ale po włożeniu do obudowy nie będzie już tego widać :-))




Zalety
1. Bardzo dużą zaletą jest koszt elementów. W moim przypadku było to ok. 25zł. Dlaczego tak drogo? ;-) Użyłem nowych wyświetlaczy Kingbrighta w cenie 3,5zł/sztuka.

2. Niski pobór prądu (jak na wyświetlacze LED) - przy "0" na wejściu układ pobiera 10mA@12V, przy pomiarze ok 22mA@12V

3. Małe wymiary

4. Złożony ze sprawnych elementów działa bez uruchamiania

5. Szeroki zakres mierzonych częstotliwości z automatycznym doborem zakresu




PS. Do zaprogramowania PIC'ka używam programatora JDM (np. Kit AVT-1354) i programu DL4YHF - WinPic.

Pozdrawiam!

Łukasz, sq2dyl

Ponieważ układ zainteresował wielu kolegów, postanowiłem przygotować miniKIT składający się z płytek oraz zaprogramowanego mikrokontrolera. Zainteresowanych proszę o kontakt.

W dziale PLIKI -> Projekty dostępna jest instrukcja do miniKITu.


18.07.2011
Projekt nadal żyje i powstają modyfikacje. W sieci jest dostępna wersja oprogramowania do współpracy z preskalerem. Info w wiadomościach: czytaj


17.12.2010
Układ jest również bardzo popularny poza SP.
Alex OM3TY podesłał pliki Gerber niezbędne do wykonania płytek "w fabryce". Dodatkowo Alex zmodyfikował układ ścieżek i przygotował dwie wersje: pod wyświetlacze SC36 i druga pod wyświetlacze LTS.



Paczkę z plikami Gerber można pobrać z działu Pliki -> Projekty -> Warsztat - Pobierz

18.07.2008
Powstała wersja nr 2 płytki wg. SP5JNW. Naniesiono drobne poprawki, a szczegółowy opis dostępny jest w PDF -> Pobierz.

Zmodyfikowana instrukcja montażu (uwzględnia nowe płytki) -> Pobierz.

21.03.2008

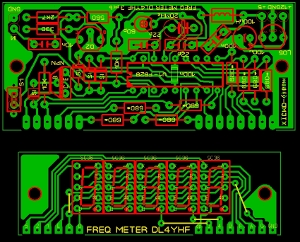

Dzięki Marcinowi SP5JNW powstała nowa wersja płytek. W tej chwili miniKITy są oferowane właśnie z takimi płytkami. Zobacz nową wersję płytek.

12.02.2007 - niestety strona zniknęła z sieci :(
"Ujawnił się" autor wersji SMD! Dla wszystkich zainteresowanych miniaturyzacją polecam stronę Tomka:
http://www.thnet.neostrada.pl/dl4yhfcount/



13.01.2006
Od wielu Kolegów dotarły do mnie informacje o uruchomionych miniKITach.

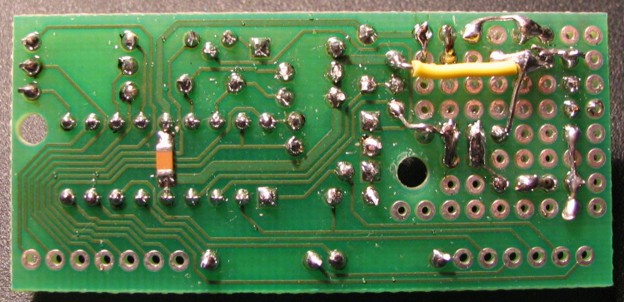

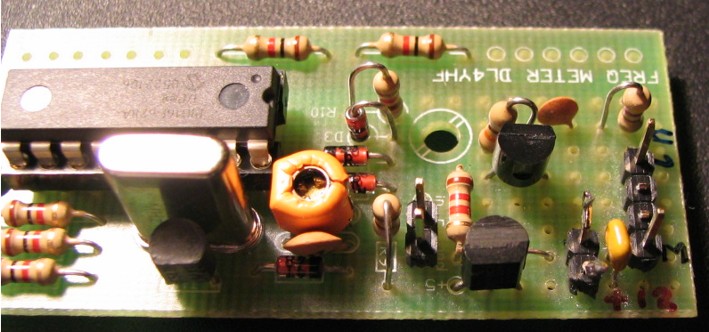

Poniżej propozycja Włodka SP5DDJ z wlutowanym stabilizatorem i wzmacniaczem.
Dla uzyskania f kwarcu równe 20MHz potrzebne było zastosowanie innych kondensatorów:
C1 = trymer 10-50pF, C2 = 47pF.
