Kajman - Transceiver 80m SSB 2W




Strona: 1/4

Kajman to konstrukcja Jurka SQ7JHM, która została przedstawiona w
konkursie na Transceiver 80m QRP. Podczas radiopikniku w Różanie w
czerwcu 2006 mogliśmy oceniać jeden z zaprezentowanych egzemplarzy.



Poniżej zamieszczamy opis konstrukcji.









(Klikając w zdjęcia można zobaczyć je w lepszej jakości.)

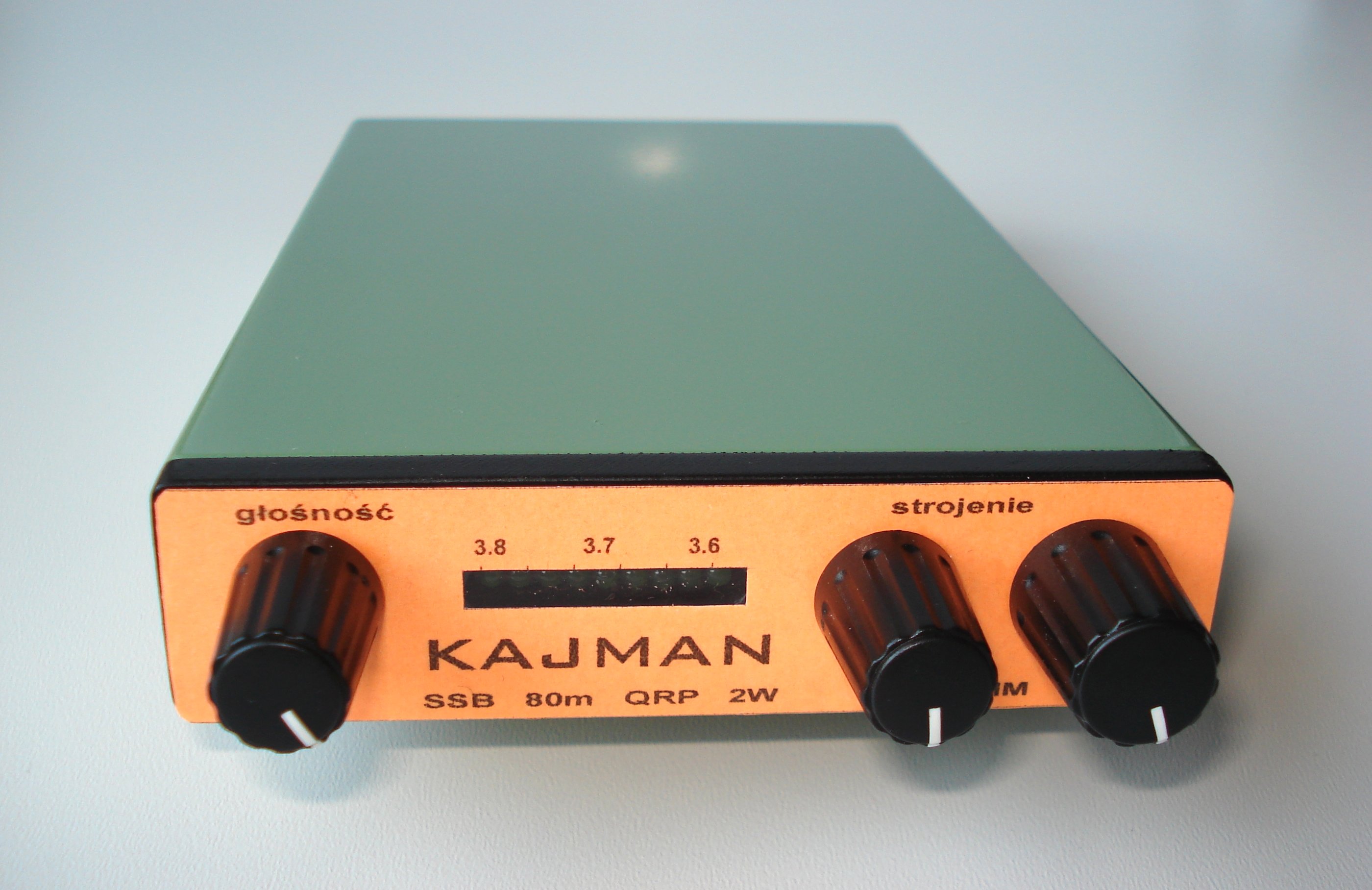

Amatorski transceiver SSB QRP „KAJMAN”


W wielu przypadkach do prowadzenia łączności wystarcza prosty mini transceiver QRP zasilany z sieci lub akumulatora 12V. Szczególne podczas urlopowego lub działkowego wypoczynku, kiedy wyjeżdżając z domu, tak trudno jest się rozstać ze swoim hobby. Podczas tworzenia projektu przyjąłem następujące założenia: łatwo dostępne elementy i materiały, powtarzalność wykonania konstrukcji, miniaturyzację i niski koszt wykonania.

W wyniku optymalizacji konstrukcji ze względu na przyjęte kryteria, po wielu próbach i pomiarach, powstał transceiver QRP działający z modulacją fonii SSB w paśmie 80m z mocą wyjściową 2W.

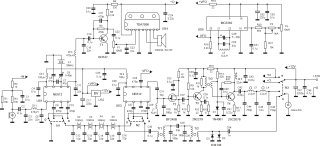

Zastosowałem odwracalne przełączanie filtra kwarcowego za pomocą miniaturowych przekaźników dwusekcyjnych. Generatory BFO i VFO są na stałe podłączone do mieszaczy. Doboru wartości elementów filtra dokonywałem podczas punktowego pomiaru jego charakterystyki przy podłączonych przekaźnikach. Tym samym uwzględniłem wpływ pojemności między ich stykami.

Wykorzystałem mikrofon pojemnościowy stosowany w komputerze. W jego podstawie zamocowałem zwierny włącznik przekaźników nadawania i odbioru.

Niezwykle starannie dobierałem elementy filtra kwarcowego. W tym celu wykonałem układ generacyjny na tranzystorze BF245B z podstawką układu scalonego, w którą wstawiałem badane kwarce mierząc, częstotliwość generatora. Zastosowałem kwarce HC49S w niskich obudowach. Dokonywałem dwupunktowego pomiaru częstotliwości. Pierwszy pomiar z kwarcem a drugi z włączonym szeregowo kondensatorem 22pF. Z pośród kilkudziesięciu kwarców wyselekcjonowałem cztery sztuki, których częstotliwość rezonansu różniła się od siebie nie więcej niż 20Hz. Kwarc generatora BFO powinien mieć częstotliwość zbliżoną do pozostałych.

Również kondensatory C13, C14, C15 powinny być dobrane, tak aby różnica pojemności między nimi była jak najmniejsza.




Następna strona (2/4) Następna strona
