Na warsztatach SP-QRP w Tomaszowie Mazowieckim (2007) bardzo dużym zainteresowaniem cieszył się projekt miernika LC. Otóż zgodnie z obietnicą zamieszczam bardziej szczegółowe informacje.
Autorem projektu jest Phil Rice VK3BHR, a cały opis znajduje się ne jego stronie:
http://ironbark.bendigo.latrobe.edu.au/~rice/lc/index.html
Podstawowe parametry:
- pomiar pojemności: 0 do >0.1uF
- pomiar indukcyjności: 0 do >10mH.
Dokładność pomiarów: ± 0.1pF lub ± 10nH
Swoją wersję tego samego projektu wykonał Marek SP7DQR:
http://sp7dqr.pl/lcmeter.php

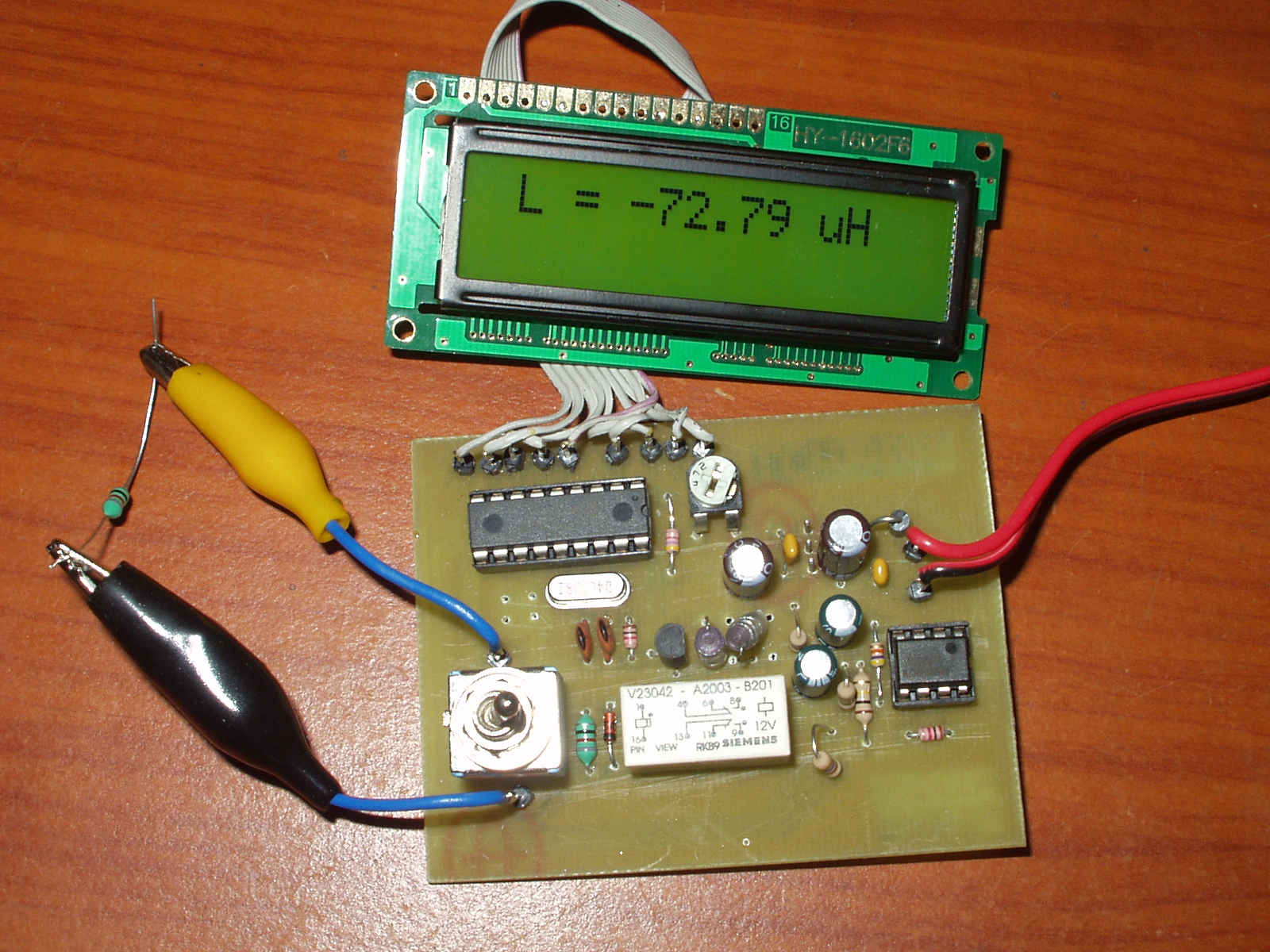

Ponieważ dla mnie nie pasowała żadna z proponowanych płytek, zaprojektowałem własną wersję obwodu drukowanego - przystosowując układ do przekaźnika V23042 - stoswanego np. w TRX Aquarius.
Spakowany plik zawierający schemat, rozmieszczenie elementów i rysunek płytki znajduje się w dziale:
Zasoby>Pliki>Projekty>Warszrtat>Miernik_LC --> Pobierz
UWAGA! Errata!
W schemacie i na płytce jest pomyłka. W sterowaniu przekaźnika powinien być wlutowany tranzystor PNP + opornik do masy, tak jak jest w oryginalnym schemacie VK3BHR.
Resztę - czyli opis i program do procesora zamieszczone są na stronie Marka.
Wszystkim budującym życzę owocnej pracy na mierniku.
72, Grzegorz SP5EIN
