Sterownik przełącznika antenowego - Arduino




Dostępne na rynku gotowe i stosunkowo tanie moduły zachęcają do budowy urządzeń, które usprawniają codzienną pracę przy radiostacjach. Jednym z takich projektów jest sterownik do przełącznika antenowego opracowany przez Janusza SP8MCE.

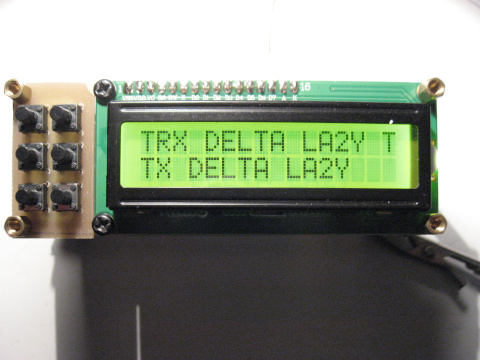

Zadaniem sterownika jest wysyłanie sygnałów do przełączników antenowych, a dzięki zastosowaniu wyświetlacza LCD czytelnie prezentuje wybraną antenę.

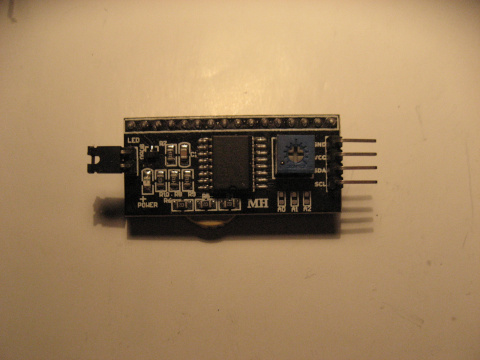

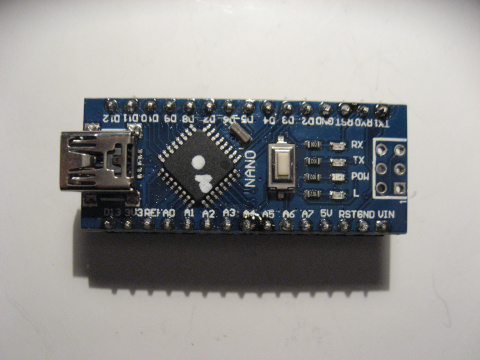

Urządzenie zbudowane jest z wykorzystaniem: modułu zgodnego z Arduino Nano, modułu I2C na układzie PCF8574A oraz wyświetlacza LCD 2x16.

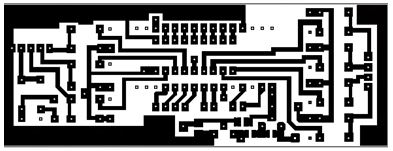

Płytka została zaprojektowana pod przekaźniki Matsushita HD1-M-DC12V AG4013 oraz elementy przewlekane, co sprawiło, że można ją bez problemu wykonać metodą "żelazkową".

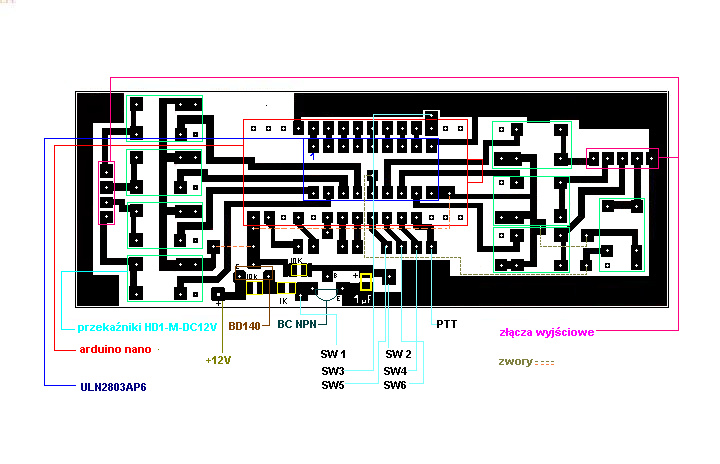

Poniżej zaprezentowany jest rozkład modułów na płytce.



Pliki z rysunkami są dostępne z materiałami dotyczącymi projektu: Pliki -> Projekty -> Anteny

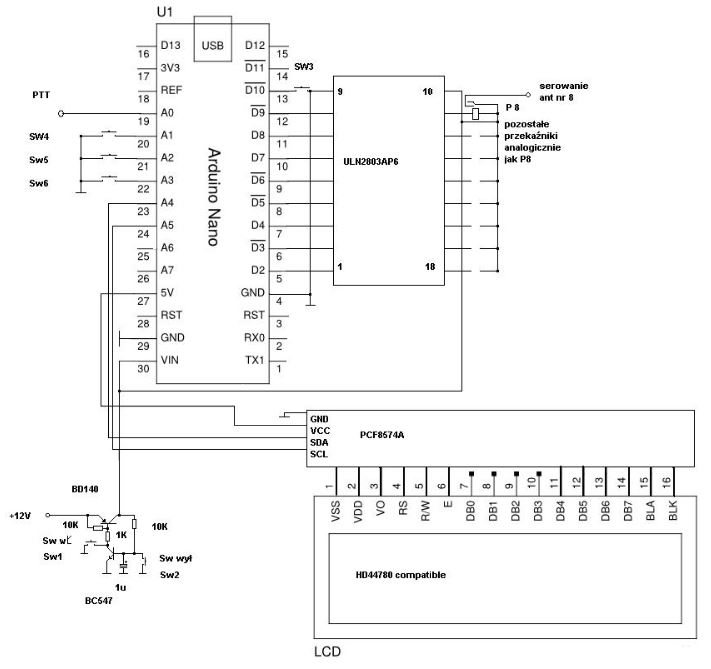

Sam schemat elektryczny jest dosyć prosty, a jak to w układach z mikrokontrolerem, najważniejszym elementem jest oprogramowanie. Autor rozwiązania przygotował listing dla Arduino i w treści zawarł opis poszczególnych funkcji i zmiennych, który pozwoli łatwiej zapoznać się z programem i dostosować go do indywidualnych potrzeb.

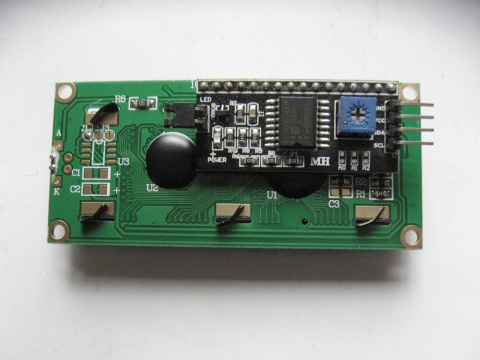

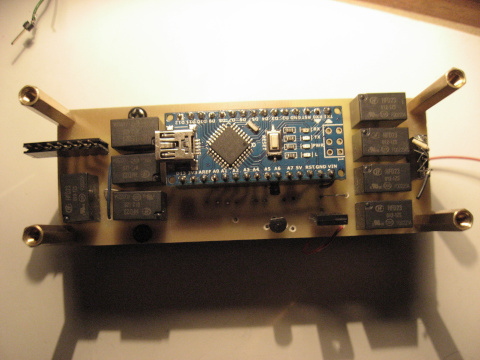

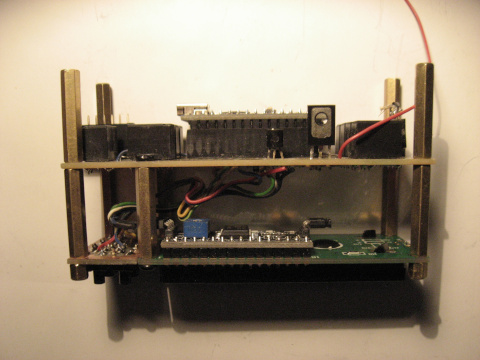

W dalszej części artykułu zaprezentowaną są szczegóły montażu oraz link do pełnego listingu programu. Kolejne zdjęcia prezentują sposób montażu poszczególnych modułów w prototypie.







W dziale Pliki -> Projekty -> Anteny jest zamieszczone archiwum z opisem gdzie i co można zmienić w zależności od posiadanych systemów antenowych ( nazewnictwa ) oraz potrzeb. W komplecie są również: widok ścieżek do "prasowanki", oraz wsad do Arduino.


Aktualizacja 08.10.2019: Dostępny jest do pobrania uaktualniony wsad do Arduino: Pliki -> Projekty -> Anteny

W powyższej wersji dodana została pamięć ostatnich ustawień przełącznika - po włączeniu zasilania układ "pamięta" ostatnie ustawienia.
