Anteny Long Wire




Strona: 3/7

Charakterystyka promieniowania.

Antena LW promieniuje całą swoją długością. Mało tego, promieniuje też przeciwwaga i linia uziemienia, jeśli ma większą długość. Jak najmniejsza część anteny powinna więc być wewnątrz budynku, a uziemienie jak najkrótsze. Przy odbiorze ta część anteny, która jest w pobliżu lub wewnątrz budynku „łapie” z kolei zakłócenia od urządzeń elektrycznych i elektronicznych. Anteny LW są więc „głośne” zarówno przy nadawaniu, jak i przy odbiorze.

Charakterystyka promieniowania w płaszczyźnie poziomej zmienia się radykalnie z długością anteny. Od „ósemkowej” dla krótkich anten aż po wielolistkową, wydłużoną zgodnie z kierunkiem anteny, przy większych długościach.

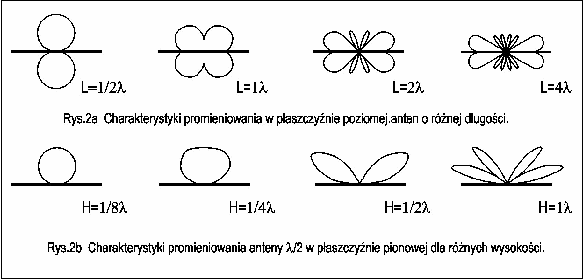

Na Rys.2 pokazano charakterystyki teoretyczne dla wibratora symetrycznego, dla różnych długości i wysokości nad ziemią. Charakterystyki anten zasilanych na końcu są częściowo asymetryczne. W rzeczywistych antenach listki boczne są rozmyte, a minima charakterystyk mniej wyraźne.

Najważniejszą cechą długich anten LW jest ich widoczna kierunkowość w kierunku wzdłużnym. Można to wykorzystać w warunkach polowych, gdzie łatwo wybrać kierunek zawieszenia. Niektórzy amatorzy eksperymentują z powodzeniem z antenami o długości 100-200m. Jeśli taka antena zostanie obciążona rezystancją na wolnym końcu, jej charakterystyka staje się jednokierunkowa, z wyraźnym zyskiem. Obciążona antena LW nosi nazwę Beverage.

Wysokość zawieszenia anteny wpływa z kolei na charakterystykę promieniowania w płaszczyźnie pionowej. Anteny na małych wysokościach – poniżej λ/4 - promieniują pod dużym kątem. Są więc przydatne tylko do lokalnych łączności, zwłaszcza że mają też małą sprawność. Przy wzroście wysokości kąt promieniowania obniża się i na wysokości λ/2 wynosi ok. 30 stopni (dla anteny półfalowej). Powyżej λ/2 kąt nadal obniża się i pojawiają się listki boczne. Charakterystyka wysoko wiszących anten jest już wielolistkowa, z szerokim zakresem kątów emisji. Dłuższe anteny mają niższe kąty promieniowania w płaszczyźnie pionowej.

Praktycznie wykonane anteny, które mają różne proporcje części pionowej do poziomej, wiszą ukośnie lub w pobliżu budynków mogą mieć zupełnie inne własności kierunkowe. Konfiguracja „Odwrócone L”, o zbliżonych długościach części pionowej i poziomej może mieć charakterystykę bliską dookólnej. Anteny załamane lub ukośne wykazują zwiększoną kierunkowość wzdłużną.

Z punktu widzenia charakterystyki promieniowania nie chyba optymalnej długości i wysokości dla wielopasmowej anteny LW. Musimy się liczyć z odmienną charakterystyką dla każdego pasma.
