Technika Taurus wg. SP7OQZ
Wysłany przez sq2dyl dnia 22-12-2005 o godz. 12:40:32
Dostarczone przez sq2dyl

Stanisław SP7OQZ podesłał nam zdjęcia oraz kilka słów na temat składanego Taurusa i sposobu mocowania skali.

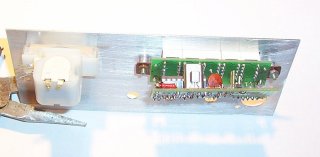

Mocowanie odczytu do płyty czołowej rozwiązałem w prosty sposób. Do płytki z wyświetlaczami przykleiłem super glu "uszy" wycięte ze sztywnego preszpanu. Są one umiejscowione pod bocznymi rezystorami 1k. W uszach przewierciłem otwory pod śrubki. Całość przymocowałem śrubkami do płyty czołowej umieszczając od zewnatrz szybkę w charakterze maskownicy.

Kilkając na zdjęciach można zobaczyć je w lepszej jakości.



Płytka z PIC-em zamocowana jest do wyświetlaczy (...) pod dość ostrym kątem ponieważ w innym wypadku zabrakło by mi miejsca w obudowie ktorą wykonałem wcześniej. W sumie wszystko trzyma się dość mocno i pewnie.



Taurusa złożyłem jeszcze w październiku (płytki) ale dotychczas uruchomiłem tylko odbiornik (80 m), który sprawuje się zupełnie przyzwoicie pod warunkiem, że podłaczona jest do gniazdka antena a nie przypadkowy kawałek drutu. Niektórzy koledzy narzekają na jego czułość zapominając o tym. Można zwiększyć w obwodach wejściowych ilość zwojów sprzęgających z trzech do pięciu a także zwiększyć pojemność kondensatora sprzęgającego z 4.7 pf do 12 pf co poprawi czułość.

Reasumując - Taurus konstrukcji Włodka jest bardzo wdzięcznym urządzeniem zarówno w budowie jak i w użytkowaniu. Zapomniąłem jeszcze dodać, że VFO po 20-30 minutach stabilizuje sie i pracuje przyzwoicie.



Stanisław
sp7oqz

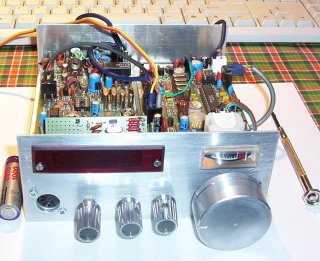

09.01.2006 - poniżej zdjęcie Taurusa z uruchomionym odczytem:




Pokrewne linki
· Więcej o Technika
· Napisane przez sq2dyl


Najczęściej czytany artykuł o Technika:
Prosty generator DDS


Oceny artykułu
Wynik głosowania: 4.6
Głosów: 5


Poświęć chwilę i oceń ten artykuł:

Wyśmienity
Bardzo dobry
Dobry
Przyzwoity
Zły


Opcje

 Strona gotowa do druku Strona gotowa do druku


"Taurus wg. SP7OQZ" | Logowanie/Założenie konta | 3 komentarze | Wyszukaj komentarze
Komentarze są własnością ich twórców. Nie ponosimy odpowiedzialności za ich treść.

Komentowanie niedozwolone dla anonimowego użytkownika, proszę się zarejestrować

Re: Taurus wg. SP7OQZ (Wynik: 1)
przez SP7OQZ dnia 05-01-2006 o godz. 13:23:07
(Informacje o użytkowniku | Wyślij wiadomość)
Jeszcze jedna uwaga dotycząca miernika f. Podczas montażu należy zwrócić uwagę na punkty połączeń płytki wyświetlaczy z płytką procesora PIC16F628. W przypadku zastosowania zbyt sztywnego przewodu łączącego obydwie płytki a potem odginania lub doginania do siebie połaczonych płytek mogą nastąpić pęknięcia delikatnuch ścieżektuż za punktami lutowniczymi co w konsekwencji spwoduje wadliwe funkcjonowanie wyświetlaczy. Po dokonaniu montażu dobrze jest sprawdzić omomierzem poprawność połączeń porównując je ze schematem ideowym. Mój miernik po zmontowniu funkcjonuje bez zarzutu i jest zamontowany w TAURUSIE (80m). Stanisław SP7OQZ 05.01.2006 r.




Re: Taurus wg. SP7OQZ (Wynik: 1)
przez SP7OQZ dnia 05-01-2006 o godz. 18:51:05
(Informacje o użytkowniku | Wyślij wiadomość)
I jeszcze jedna uwaga dotycząca wykorzystania miernika częstotliwości w Taurusie. Koledzy noszący się z takim zamiarem będą prawdopodobnie zmuszeni do wbudowania w płytkę miernika prostego przedwzmacniacza na tranzystorze np. BF 199 ( jest tam na to miejsce). Opis przedwzmacniacza jest na stronie Wolfganga DL4YHF. Stanisław SP7OQZ



Re: Taurus wg. SP7OQZ (Wynik: 1)
przez sq2dyl dnia 05-01-2006 o godz. 20:46:03
(Informacje o użytkowniku | Wyślij wiadomość)
Opis wzmacniacza, oraz sposób włączenia go do układu znajduje się w Instrukcji do minikitu. Dokumentacja jest do pobrania z działu > Pliki -> Projekty [www.sp-qrp.pl]


]
