Analizator widma umożliwia sprawdzenie każdego urządzenia radiowego i znalezienie źródła problemu np: wzbudzenie się nadajnika, generowanie harmonicznych, przeciek oscylatora na wyjście nadajnika.

Układ może wykonać nawet początkujący krótkofalowiec.. Pasmo pomiarowe wynosi 60MHz czyli na pewno nada się na KF i na 6M no i można obserwować dwójkę (przemiana w górę lub w dół). Dynamika 60dB ograniczona jest śmieciami generowanymi przez DDS -praktycznie do wszystkich jednak pomiarów układów wystarcza. Układ ma dwa filtry p.cz. o szerokości pasma odpowiednio 300 i 15 kHz.

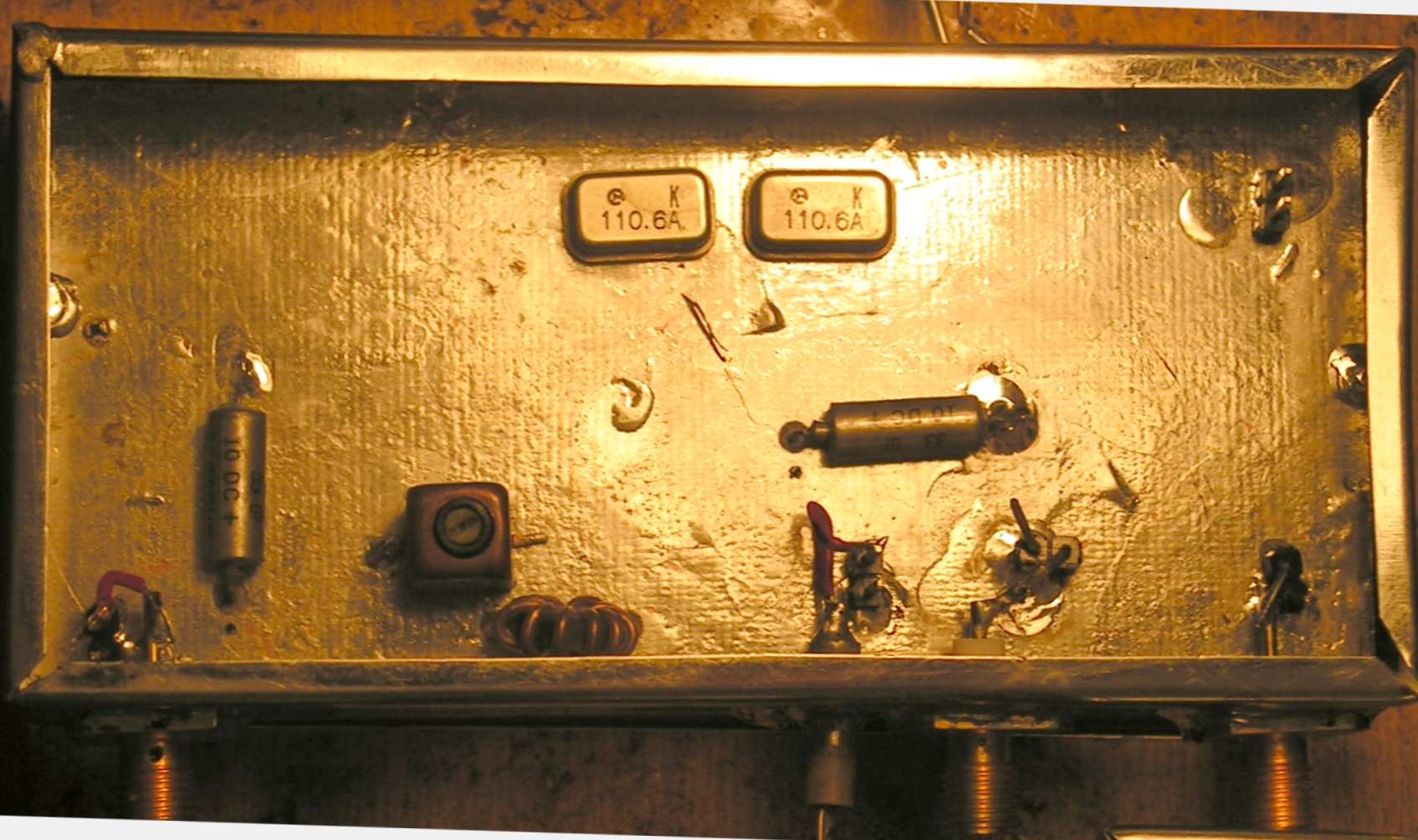

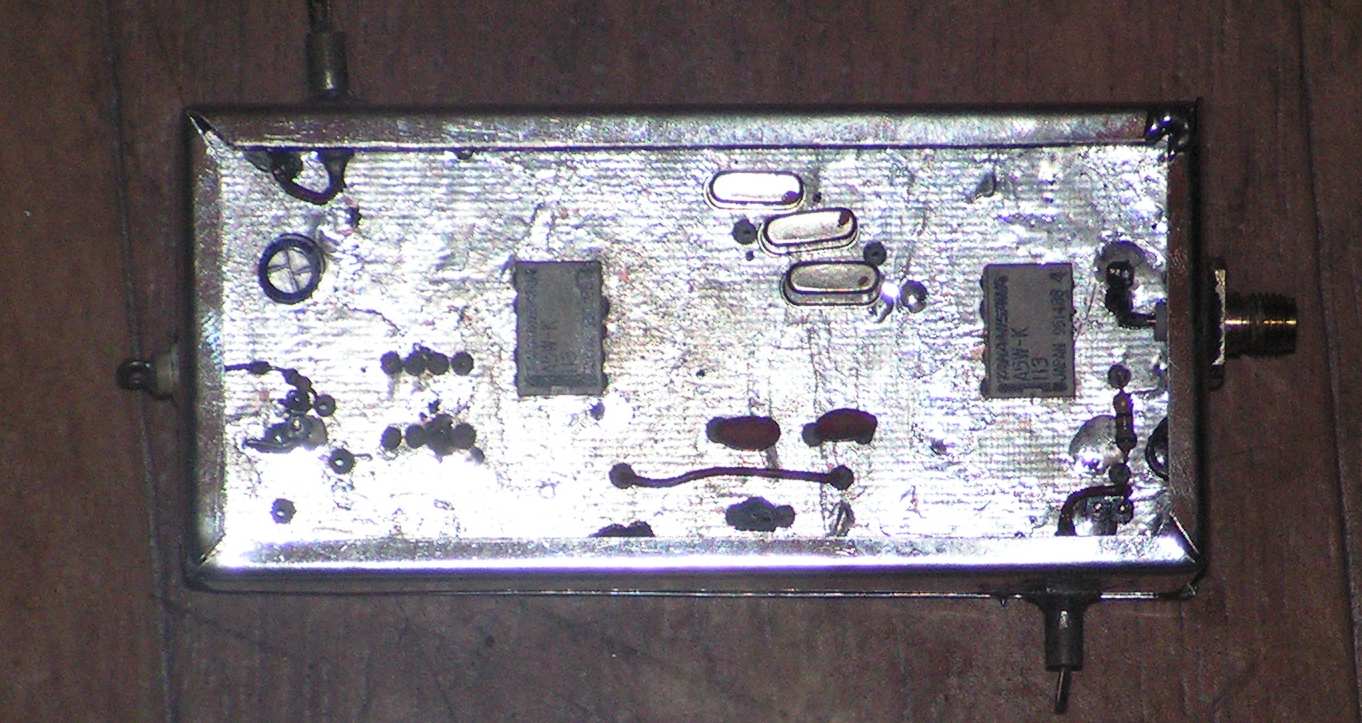

W układzie zastosowano w miarę łatwo dostępne elementy. Kluczem w powodzeniu działania układu jest zamknięcie obu modułów w ekranowanych puszkach (RF i IF). Układ ma tylko 1 (słownie jeden element strojony), reszta to elementy niestrojone tj. filtry z falą powierzchniową , ceramiczne oraz kwarcowe.
Układ można uruchomić mając tylko woltomierz w.cz. (oscyloskop do 10MHz) i częstościomierz.





Dokumenty PDF:
- IF.pdf

- RF.pdf

- out.pdf

- out2.pdf

Materiały dostarczył Rafał sq4avs
